Здесь обсуждение темы или в личку.
Нижеизложенный материал является узконаправленным непрофессиональным изложением действий по оценке и уменьшению опасности, ориентированным на подготовку "выживальщиков". Ответственность за последствия при реализация положений данного материала лежит на лице (ах) использующих данный материал.

Определения:
Противорадиационные укрытия: герметически незамкнутые за*щитные сооружения, предназначенные для защиты человека от ионизирующего из*лучения при радиоактивном заражении местности. ПРУ устраиваются прежде всего в подвальных этажах зданий и сооружений. Подвалы деревянных домов ослабляют радиацию в 7-12 раз, в каменных зданиях — в 200-300 раз.
Убежища: специальные сооружения, предназначенные для защиты людей от поражающих факторов ядерного взрыва, отравляющих веществ, бактериальных (биологических) средств, а также от высоких температур и вредных газов, образующихся при пожарах.
Простейшие укрытия: щели открытые и перекрытые, которые строит насе*ление, используя при этом подручные местные материалы. Открытая щель уменьшает вероятность поражения ударной волной, световым излучением и проникающей радиацией в 1,5-2 раза, перекрытая щель защищает полностью от светового излучения и ударной волны в 2-3 раза, а от проникающей радиации при толщине отсыпки в 60-70 см — в 200-300 раз и от непосредственного попадания на кожу, одежду и обувь РВ, ОВ и БС.

Сокращения:
У - убежище.
ПРУ - противорадиационное укрытие.
ПрУК - простейшее укрытие.
ЗС - защитные сооружения.
ГО - гражданская оборона.

Защитные сооружения в зависимости от их защитных свойств подразделяются на:
- убежища;
- противорадиационные укрытия;
- простейшие укрытия.

Классификация защитных сооружений ЗС ГО
Защитные сооружения классифицируются:
1. По назначению:
- Для укрытия техники и имущества;
- Для защиты людей;
- Противорадиационные укрытия;
- Простейшие укрытия.
2. По конструкции:
- Открытого типа (щели траншеи);
- Закрытого типа (убежища, ПРУ);
- С коллективной защитой убежища с ФВУ, режимом изоляции и регенерации. К ним относятся убежища, в которых защита от ОВ (ОХВ), РВ и БС обеспечивается подачей в помещения очищенного наружного воздуха с помощью фильтровентиляционных установок или регенерацией внутреннего воздуха;
- С индивидуальной защитой - убежища без ФВУ и ПРУ. К ним относятся противорадиационные укрытия (ПРУ), воздух в которые подаётся не очищенным от OB (OXB) и БС, а, в случае появления их в наружном воздухе, люди используют для защиты средства индивидуальной защиты.
3. По срокам строительства защитные сооружения подразделяются на:
- построенные заблаговременно, то есть в мирное время;
- быстровозводимые, которые сооружаются в предвидении каких-либо чрезвычайных ситуаций (событий) или при возникновении военной угрозы.


Все ПРУ можно разделить на три группы:
· специально построенные;
· приспособленные под укрытия подвалы, хранилища, склады, подземные выработки, внутренние помещения каменных зданий и другие наземные постройки, в т.ч. и жилые дома;
· простейшего типа (погреба, щели).

ПРУ обеспечивают защиту людей от ионизирующих излучений при радиационном заражении местности. Кроме того, они защищают от светового излучения, проникающей радиации (в том числе и от нейтронного потока) и частично от ударной волны, а также от попадания на кожу и одежду людей радиоактивных, отравляющих веществ и бактериальных (биологических) средств. Устраиваются ПРУ чаще всего в подвальных этажах зданий и других сооружений. В ряде случаев могут строиться отдельно стоящие быстровозводимые противорадиационные укрытия, для чего используются промышленные (сборные железобетонные элементы, кирпич, прокат) или местные (лесоматериалы, камни и т.п.) строительные материалы.
В ПРУ предусматривают основные помещения для размещения укрываемых и вспомогательные помещения для санузла, вентиляционной, хранения загрязнённой верхней одежды.
Нормы площади пола помещений для размещения укрываемых, соответствуют нормам для убежищ, за исключением помещений с высотой 1,9 м, где норма площади пола на одного укрываемого составляет 0,6м. кв.
Высота помещений должна быть не менее 1,9 м при одноярусном, 2,2-2,4 м при двухъярусном и 2,8-3,0 расположении нар. Места для лежания должны составлять не менее 15% при одноярусном, 20% при двухъярусном и 30% при трёхъярусном расположении нар общего количества мест в укрытии.
Во входах устанавливаются обычные двери, но обязательно уплотняемые в местах примыкания полотна к дверным коробкам. Количество входов в ПРУ зависит от вместимости, но должно быть не менее двух шириной 0,8 м.
При вместимости укрытия до 50 человек допускается устройство одного входа при наличии эвакуационного выхода с люком размером 0,7х1,5 м.
В ПРУ предусматривается вентиляция - естественная или принудительная с механическим побуждением. Естественная вентиляция в основном используется в ПРУ вместимостью до 50 человек. Естественная осуществляется через воздухозаборные и вытяжные шахты. Отверстия для подачи приточного воздуха располагаются в нижней зоне помещений, вытяжные - в верхней зоне. Для этого оборудуются приточный и вытяжной короба (из досок или в виде труб) сечением 200-300 см2. Короба должны иметь сверху козырьки, а в помещениях плотно пригнанные задвижки (или поворачивающиеся заслонки). В приточном коробе ниже задвижки (заслонки) делают карман для осаждения пыли. В домах могут использоваться имеющиеся вентиляционные каналы и дымоходы.
Естественная вентиляция в ПРУ, размещаемых на первых этажах зданий, должна осуществляться через проёмы, устраиваемые в верхней части окон или в стенках, с учетом увеличения воздухоподачи в 1,5 раза против норм для чистой вентиляции убежищ.
В противорадиационных укрытиях вместимостью более 50 человек должна быть принудительная вентиляция, хотя бы простейшего типа. Количество подаваемого воздуха должно рассчитываться применительно к режиму чистой вентиляции убежищ. Воздухозаборное устройство должно размещаться на высоте не менее 2-х метров.
В ПРУ с принудительной вентиляцией общепромышленными вентиляторами следует предусматривать резервную вентиляцию из расчета 3 м. куб./ч на одного укрываемого (за счет ручных вентиляторов). При использовании электроручных вентиляторов ЭРВ-72 резерв не предусматривается.
Очистку от пыли воздуха, подаваемого в ПРУ механической системой вентиляции, следует предусматривать в фильтрах с коэффициентом очистки не менее 0,8.
Система отопления ПРУ должна быть общей с системой здания и иметь устройства для отключения. Температура в холодное время года должна быть до заполнения людьми 10°С.
Водоснабжение ПРУ следует предусматривать от наружной или внутренней водопроводной сети с расчетом суточного расхода на одного укрываемого 25 л. При отсутствии водопровода в ПРУ надо предусматривать места для размещения переносных баков для питьевой воды из расчета 2 л в сутки на одного укрываемого.
В укрытиях, расположенных в зданиях с канализацией, устанавливают нормальные туалеты с отводом сточных вод в наружную канализационную сеть. В малых укрытиях до 20 чел., а где такой возможности нет, для приема нечистот используют плотно закрываемую выносную тару.
Электроснабжение ПРУ осуществляется от сети города.
На каждое ПРУ вместимостью более 50 человек, назначаются комендант и звено обслуживания, а при вместимости менее 50 человек - старший (обычно из числа укрываемых).
После заполнения ПРУ людьми, задвижки в вентиляционных коробах должны быть закрыты. В течение 3-5 часов после начала выпадения радиоактивных осадков из облака ядерного взрыва вентиляционные устройства должны быть закрыты. После этого и через каждые последующие 5-6 часов укрытия вентилируют, для чего вытяжные короба открывают на 15-20 минут.
При вентиляции укрывающиеся должны надевать средства защиты органов дыхания. В это время запрещается устраивать сквозняки, двери должны быть плотно закрыты. При входе и выходе людей задвижка вентиляционного короба держится закрытой, а при недостаточном количестве оборудованных под ПРУ помещений могут дополнительно строиться отдельно стоящие быстровозводимые ПРУ.

Под ПрУК приспосабливают все пригодные для этой цели заглубленные помещения: подвалы, погребы, овощехранилища, подземные выработки и пещеры, а также помещения в наземных зданиях, имеющих стены из материалов, обладающих необходимыми защитными свойствами. Для повышения защитных свойств в помещении заделывают оконные и дополнительные дверные проемы, насыпают слой грунта на перекрытия и делают, если нужно, грунтовую подсыпку снаружи у стен, выступающих над поверхностью земли. Герметизация помещений достигается: тщательной заделкой трещин, щелей и отверстий в стенах и потолке, в местах примыкания оконных и дверных проемов, ввода отопительных и водопроводных труб, подгонкой дверей и обивкой их войлоком с уплотнением притвора валиком из войлока или другой мягкой плотной ткани.
Щели отрывают ломаного начертания с длиной фасов (прямолинейных участков) 10-15 м, расстояние между соседними щелями должны быть не менее 10м.
Открытые щели выкапывают глубиной до 1,5 м, шириной поверху 1,1-1,2 м и шириной по дну 0,5-0,6 м.
При оборудовании перекрытой щели из открытой её глубину увеличивают на 0,2-0,3 м. Длину щели определяют из расчёта 0,5 м на одного укрываемого.
Вход в щель оборудуют под углом 90°, делают в виде наклонного ступенчатого спуска с дверью. По торцам щели устанавливают вентиляционные короба из досок. При укрытии в щели 10 и более человек оборудуют два входа.
Стены щели делают наклонными. Угол наклона зависит от прочности грунта. В слабых грунтах стены щели укрепляют одеждой из жердей, горбылей, толстых досок, хвороста, железобетонных конструкций и других материалов. Вдоль одной из стен устраивают скамью для сидения, а в стенах - ниши для хранения продуктов и емкостей с питьевой водой. Под полом щели устраивают дренажную канавку с водосборным колодцем.
Порядок оборудования щелей предусматривает сначала отрывку открытых щелей за 10-15 ч, а затем в течение 10-15 ч дооборудование открытых щелей одеждой крутостей и перекрытием их бревнами (плитами, элементами волнистой стали и т.д.), укладыванием по перекрытию какого-либо водонепроницаемого материала и произведением обсыпки грунтом.
Щели следует располагать вне зон возможных завалов при взрывах, т.е. на расстояниях от зданий не меньших половине их высоты (но не ближе 7 м), а при наличии свободной территории - еще дальше. Вместе с тем их следует располагать по возможности ближе к местам пребывания людей, которые будут пользоваться щелями.
Перекрытые щели будут предохранять, кроме того, от непосредственного попадания на одежду и кожу людей радиоактивных, отравляющих веществ и бактериальных средств, а также от поражения обломками разрушающихся зданий. Вместе с тем, даже перекрытые, они не обеспечивают полную защиту от отравляющих веществ и бактериальных средств. Поэтому следует использовать СИЗ органов дыхания, а в открытых щелях и средства защиты кожи.

Устройство и оборудование убежищ.
Помещения убежищ подразделяются на основные и вспомогательные.
К основным помещениям относятся:
- помещения для укрываемых (отсеки);
- пункты управления;
- медпункты.
К вспомогательным относятся:
- фильтровентиляционные помещения,
- санузлы,
- защищённые дизельные электростанции (ДЭС),
- электрощитовая,
- помещение для хранения продовольствия,
- станция перекачки,
- баллонная,
- тамбур-шлюз,
- тамбуры.

Помещение, предназначенное для размещения укрываемых, рассчитывается на определенное количество людей. На одного человека предусматривается не менее 1,5 м. куб. внутреннего объема (не учитывается объём помещения для ДЭС, тамбуров и расширительных камер). Помещение большой площади разбивается на отсеки вместимостью 50-75 человек, каждый оборудуется двух- или трехъярусными нарами: при высоте помещения от 2,15 до 2,9 м - двухъярусными, а при высоте помещения 2,9 и более трёхъярусными нарами. На одного укрываемого должно приходиться площади пола 0,5 м. кв. при двухъярусном и 0,4 м. кв. при трёхъярусном расположении нар. На первом ярусе делают места для сидения размером 0,45х0,45 м. кв., высота скамей первого яруса должна быть 0,45 м. На втором и третьем ярусах делают места для лежания 0,55х1,8 м. Высота нар второго яруса 1,4 м и третьего яруса 2,15 от пола. Расстояние от верхнего яруса до перекрытия или выступающих конструкций должно быть не менее 0,75 м. Количество мест для лежания должно составлять 20% вместимости помещения при двухъярусном и 30% при трёхъярусном расположении нар.

Система воздухоснабжения.
Система воздухоснабжения должна обеспечивать людей в убежище необходимым количеством воздуха соответствующей температуры, влажности и газового состава в условиях, которыми характеризуется сложный очаг поражения.
Воздухоснабжение убежищ осуществляется за счёт наружного воздуха при условии его предварительной очистки. Система воздухоснабжения не только подает в убежище необходимое количество воздуха, но и защищает от попадания внутрь сооружения радиоактивной пыли, ОВ, бактериальных средств, дыма и окиси углерода при пожарах.
В зависимости от конкретных условий и требований специальные устройства в системе воздухоснабжения выполняют и дополнительные функции, например, подогревают или охлаждают воздух, осушают или увлажняют его.
Система воздухоснабжения, как правило, работает в двух режимах: чистой вентиляции (первый режим) и фильтровентиляции (второй режим). Если убежище расположено в пожароопасном районе (нефтеперерабатывающее предприятие) или в районе возможной загазованности опасными химическими веществами, дополнительно предусматривают режим регенерации внутреннего воздуха (т.е. восстановления газового состава, как это делается на подводных лодках) и создание подпора (режим 3).
В режиме чистой вентиляции (режим 1) наружный воздух очищается только от пыли (в том числе радиоактивной). Подаётся он с учётом необходимости удаления тепловыделений и влаги, поэтому количество воздуха в зависимости от климатического пояса может кол*****ся в весьма широких пределах.
На одного укрываемого подаётся 8-13 м в зависимости от климатической зоны.
В этом режиме количество удаляемого воздуха должно составлять 0,9 от объёма приточного воздуха.
При режиме фильтровентиляции (режим 2) воздух дополнительно пропускают через фильтры-поглотители, где он очищается от ОВ и бактериальных средств. Фильтры-поглотители имеют определенную пропускную способность. Поэтому в режиме фильтровентиляции подача воздуха сокращается, но и при этом необходимо обеспечить требуемый температурно-влажностный режим внутри сооружения и подпор воздуха.
На одного укрываемого подаётся 2 м. куб./ч воздуха, работающего на ПУ - 5 м. куб./ч и работающего в фильтровентиляционной камере с электровентилятором - 10 м. куб./ч.
В 3-й и 4-й климатических зонах объём подаваемого воздуха увеличивается до 10 м. куб./ч на укрываемого или применяется устройство для охлаждения воздуха.
При режиме 2 должен быть обеспечен подпор воздуха не менее 5 мм вод. столба (как и при других режимах воздухоснабжения убежища).
Система воздухоснабжения включает в себя воздухозаборные устройства, противопыльные фильтры, фильтры-поглотители, вентиляторы, разводящую сеть, воздухо-регулирующие и защитные устройства, а также при необходимости средства регенерации, теплоемкие фильтры (воздухоохладители), фильтр для очистки воздуха от окиси углерода.
Воздухозабор для режима чистой вентиляции обычно совмещают с галереей аварийного выхода, второй прокладывают отдельно. Каждый воздухозабор должен быть оборудован противовзрывным устройством.
При выходе из строя воздухозабора фильтровентиляции можно использовать воздухозабор чистой вентиляции, для чего между воздухозаборами прокладывают перемычку в виде металлической трубы с герметическим клапаном.
Для воздухоснабжения в современных убежищах применяют фильтровентиляционные комплекты ФВК-1 и ФВК-2, которые размещаются в отдельном помещении убежища в фильтровентиляционной камере. Один комплект ФВК-1 или ФВК-2 рассчитан на 150 чел.
Одновременно с этим включают регенеративную установку РУ-150/6, которая забирает воздух из помещений убежища, очищает от углекислого газа и обогащает кислородом. Наружный воздух после прохождения через фильтр ФГ-70 и внутренний воздух после регенерации в установках РУ-150/6 охлаждается в воздухоохладителях и электроручным вентилятором ЭРВ-600/300 подается в помещение убежища.
Для регенерации воздуха можно использовать регенеративный патрон с ХПИ (поглощающий углекислоту) в сочетании с кислородным (воздушным) баллоном. При этом на одного человека требуется в 1 час поглотить 20 л углекислоты и подать 25 л кислорода.
Сети воздуховодов, расположенные в убежище, окрашиваются: режима чистой вентиляции в белый цвет, режима фильтровентиляции и рециркуляции в красный цвет.

Правила поведения:
- находящиеся в укрытии должны строго соблюдать режим поведения, установленный владельцем. Самостоятельный выход из укрытия запрещается;
- дверь и занавес на входе, а также вентиляционные отверстия в первые 3 часа с начала заражения должны быть закрытыми. В последующем для проветривания помещения разрешается открывать заслонку вентиляционных коробов на 15-20 минут. При наличии в укрытии простейших средств воздухоподачи они периодически включаются в работу;
- при сильном ветре, если ветер дует со стороны входа, нельзя открывать дверь и вентиляционные короба;
- пол в укрытии необходимо периодически смачивать водой;
- при вынужденном выходе на зараженную местность нужно надевать индивидуальные средства защиты, при возвращении в укрытие - стряхнуть пыль с верхней одежды, головного убора и обуви вне укрытия, осторожно снять их и оставить в тамбуре;
- нельзя открывать входную дверь при открытом вытяжном коробе. Вытяжку разрешается открывать только через 10-15 минут после закрытия входной двери, когда осядет пыль;
- через 2-3 суток пребывания в укрытии все предметы, находящиеся в нем, а также все поверхности необходимо протереть мокрой тряпкой;
- во время приема пищи и воды нельзя открывать дверь и вентиляционные отверстия;
- продукты и воду нужно хранить тщательно упакованными и защищенными от попадания на них радиоактивной пыли;
- в укрытии запрещается курить;
- при пользовании источниками света с открытым пламенем (керосиновыми лампами, свечами) их следует ставить ближе к вытяжке;
- топить печи в зимнее время необходимо при закрытой дверце, в перерывах между топками - закрывать дымоход.
Продолжительность пребывания населения в противорадиационных укрытиях определяется в зависимости от сложившейся радиационной обстановки.

Пример РАСЧЁТ ПРОТИВОРАДИАЦИОННОЙ ЗАЩИТЫ и ОЦЕНКА УСТОЙЧИВОСТИ ВСТРОЕННОГО УБЕЖИЩА К ВОЗДЕЙСТВИЮ ЯДЕРНОГО ВЗРЫВА https://vunivere.ru/work29528/page2

Последнее редактирование:

Satir

Готовящийся
Регистрация
26 Сен 2014
Сообщения
4,833
Поблагодарили
4,039
Город
Севернее не сошлют
(

1. Простейшие укрытия

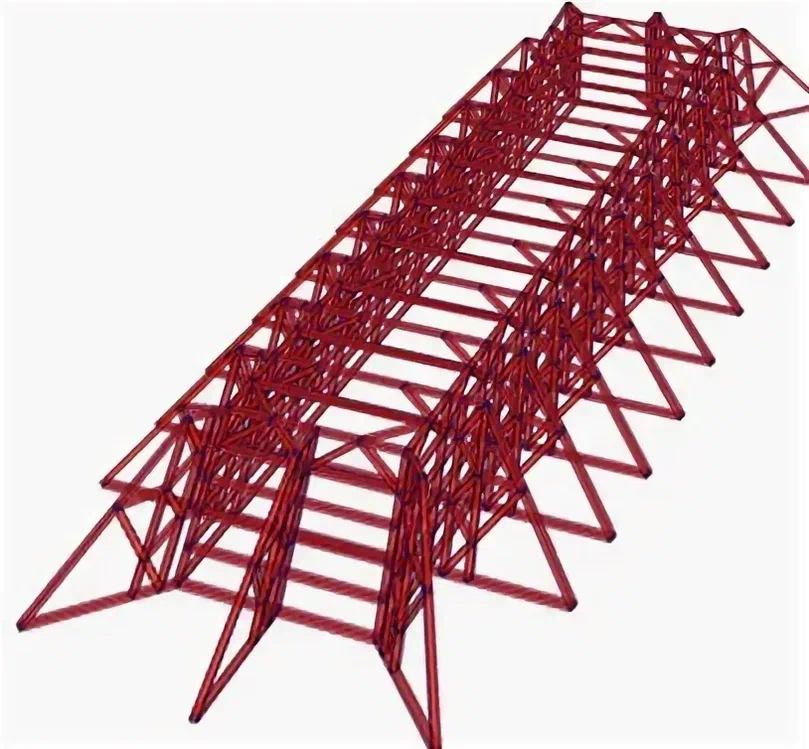

1.1 Перекрытая щель Простейшее укрытие личного состава, состоит из отрезка траншеи (окопа) глубиной в среднем 150 см и перекрытия, изготовленного, как правило, из подручных материалов.
https://vmasshtabe.ru/stroitelstvo/perekryitaya-shhel-na-10-chelovek-bzhvchs.html






1.1.1 Аналог

Легкое убежище, представляет собой уширенную щель со ступенькой для сиденья, перекрытую от осколков и пуль и оборудованную в противохимическом отношении.
Устройство такого убежища показано на рис. 82.




Легкое убежище строят не более чем на одно отделение, общей длиной около 10 м. Длина его определяется из расчета 70-100 см ступеньки для сиденья на одного человека. Если убежище приходится делать более 10 м длиной, то при отрывке посредине его оставляют нетронутую толщу земли - траверс - размером 4х4 м (рис. 83). В случае попадания снаряда или авиабомбы в одну часть убежища траверс перехватит осколки и ослабит силу взрыва для другой чести убежища, и бойцы, находящиеся там, мало пострадают.



Убежище обязательно должно иметь два хода - основной и запасный. Расстояние между входами должно быть не менее 8-10 м, чтобы взрывом одного крупного снаряда или авиабомбы не были разрушены оба схода сразу. Входы должны быть оборудованы в противохимическом отношении. В основном входе делается тамбур с двумя газонепроницаемыми (герметическими) дверями. Тамбур увеличивает газонепроницаемость убежища и служит для того, чтобы отравленный наружный воздух при открывании двери не попадал сразу в убежище. Кроне того, в тамбуре бойцы оставляют верхнюю зараженную одежду и дегазируют обувь. В запасном входе делается одна дверь, которая открывается только в случае необходимости.
Входы обычно оборудуются готовыми герметическими дверями, подвозимыми из тыла. Когда таких герметических дверей нет, их делают на месте из 2-3-см досок, как показано на рис. 84. Дверное полотно (дверь) навешивается скобами на дверную раму (лутку), сделанную из брусьев. Чтобы дверь плотно прилегала к раме и не пропускала воздуха, вокруг рамы прибивается жгут из ткани с паклей внутри. С помощью простого устройства - железных скоб, деревянной закладки и клина - полотно двери плотно прижимается к дверной раме (рис. 85).





Дверная рама вставляется в двойную деревянную перегородку (рис. 82 и 85). Перегородки врывают нижней частью в пол, а боковыми сторонами - в стенки убежища. Верхняя часть перегородки пропускается между накатником потолочного покрытия. Промежуток между двумя перегородками заполняют землей. Устроенная таким образом двойная перегородка не пропускает воздуха.
На расстоянии 150 см от одной двойной перегородки точно таким же способом устанавливают другую герметическую перегородку, - образуется тамбур. Стенки тамбура обшивают досками. Пустое пространство между досками обшивки и земляной крутостью засыпают землей, которую плотно утрамбовывают.
Внутреннюю дверь убежища можно заменить газонепроницаемым занавесом. В случае отсутствия деревянных дверей все входы в убежище оборудуются газонепроницаемыми занавесами или занавешиваются полотнищами палаток, одеялами и т. п.
Главнейшее при устройстве газонепроницаемого занавеса - это достижение самого плотного прилегания его к деревянной раме входа (рис. 86). Для этого деревянная рама устанавливается у входа наклонно, а на занавес набиваются с обеих сторон по 3-4 деревянные планки. Планки, набиваемые с внутренней стороны, делаются из материала такой же толщины, как и рама, длиной - по ширине просвета рамы, так чтобы при опускании занавеса планки входили между стойками рамы. Длина планок, набиваемых снаружи, должна быть равна ширине занавеса. Наружные и внутренние планки должны находиться друг против друга. Когда нет химической опасности, занавес сворачивается рулоном снизу вверх и в таком виде укладывается на полку, устроенную вверху рамы. При оборудовании входов такими занавесами необходимо добиваться газонепроницаемости и в месте прилегания рамы к земляным крутостям входа в убежище.



В слабых и средних грунтах стенки убежища, а также ступеньку для сиденья обшивают доскажи, жердями, хворостом и т. п.
Легкое убежище, оборудованное тамбурами с газонепроницаемыми дверями или занавесами, дает возможность при химическом нападении противника находиться в нем некоторое время без противогазов, если двери убежища плотно закрыты и после начала химической атаки не открывались. Однако воздуха, находящегося внутри убежища, надолго не хватит. Поэтому каждое убежище для более продолжительного пребывания в нем и для лучшей герметизации должно быть оборудовано специальным фильтром-поглотителем и вентилятором. По трубам, выведенным наружу, обычно в ход сообщения, вентилятор засасывает воздух в убежище. Отравленный воздух, прежде чем попасть внутрь убежища, проходит через фильтр-поглотитель и там очищается от отравляющих веществ.
Когда специальных фильтров нет, их делают из подручных материалов, (рис. 87).


Фильтр из подручного материала устраивается таким образом.
В 3-4 м от убежища отрывается прямоугольная яма размером 1х1 м поверху и глубиной 110 см. Стенки ямы не обшиваются, чтобы избежать просачивания ОВ между обшивкой и крутостью ямы. Во избежание обвала земли стенкам придается некоторый уклон, при котором дно ямы будет иметь ширину около 60 см. На дне, ямы, отступя от стенок на 15 см, отрывают специальную подфильтровую камеру глубиной 30 см. В эту подфильтровую камеру выводится труба, идущая от вентилятора в убежище. Камеру необходимо укрепить досками или хворостом, чтобы труба не была завалена землей.
Подфильтровая камера перекрывается рядом 3-5-см жердей, уложенных на дно фильтра на расстоянии 10-15 см друг от друга. На этот ряд жердей поперек укладывается 5-см слой тонкого сухого хвороста.
Фильтр загружают подручным материалом, который будет очищать проходящий через него отравленный воздух. Для снаряжения фильтра можно применить землю или торф (риг. 87, А). Для земляного фильтра пригодны: чернозем, огородные, пахотные и луговые почвы, а также подзолистые почвы, за исключением песчаных и супесчаных.
Для снаряжения фильтра с места, где берется земля, снимается дерн, и почва берется под ним на глубину 40-50 см для чернозема и на 15-20 см для подзолистых почв. Взятая земля тщательно разрыхляется и просеивается через грохот. Для загрузки фильтра земля не должна быть ни очень влажной, ни слишком сухой.
Загрузка фильтра производится свободным забрасыванием землей. Легкая утрамбовка земли производится лишь около стенок фильтра. Земля насыпается в фильтр слоем в 50 см. На фильтр потребуется около 0,25 м3 просеянной земли.
Для торфяного фильтра применяется торф сухих болот или торфяная крошка с торфоразработок.
Загрузка фильтра торфом производится слоями в 15-20 см толщиной, с легкой утрамбовкой каждого слоя на всей поверхности фильтра, плотнее у стенок. Общая высота фильтрующего слоя торфа должна быть 60-80 см. На устройство фильтра пойдет до 0,5 м3 торфа.
При наличии материала и времени мощность фильтра можно повысить, для чего на поверхность земли в фильтре укладывается еще 20-25-см слой угля, гашеной извести или того и другого (рис. 87, Б). Уголь для фильтра берется обыкновенный (желательно березовый как менее смолистый) и перед загрузкой в фильтр подвергается полевой активации.
При наличии угля и извести мощность фильтра усиливается сначала 20-см слоем угля и затем 20-см слоем гашеной извести (рис. 87, В)
Над ямой устраивают легкое перекрытие из ряда 8-10-см жердей, засыпанных 20-см слоем земли. В перекрытие вставляют трубу из досок размером 10х10 см или 15х15 см. Труба делается длиной 40-50 см. Трубу надо тщательно маскировать посадкой куста, наброской хвороста и т. п.
Фильтр из подручного материала необходимо обеспечить от сырости, для чего вокруг фильтра отрывают канавку для стока воды в сторону.
Земляной фильтр следует оберегать от промерзания, так как промерзшая земля теряет свои фильтрующие свойства. Для этого на жерди перекрытия кладут слой перегноя и подмешивают перегной в землю фильтра.
Для засасывания воздуха в убежище приводят в действие вентилятор, ручку которого надо равномерно вращать со скоростью около 60 оборотов в минуту. При отсутствии вентилятора для засасывания воздуха можно приспособить меха типа кузнечных.
В зимнее время помещение убежища отапливается железными или чугунными печами-времянками, которые на случай химического нападения оборудуются герметическими дверцами. Дымоходами для печей служат железные трубы, которые необходимо удалять от деревянных частей убежищ. При проходе трубы через покрытие убежища трубу необходимо заключать в кожух (в трубу большого диаметра), наполненный глиной.
Печи в убежищах топятся с наступлением темноты, чтобы противник по дыму не мог обнаружить расположение убежища.
На отрывку убежища длиной около 10 м силами отделения потребуется 20-25 часов.

1.1.2 Варианты

1.2 Погреб

Подполье

Подвалы

Снеговые и льдобетонные укрытия

Схемы вентиляции

Устройство дверей и входов

Устройство отопления

Конструктивные элементы (водосборный колодец, вытяжной короб, ящик для уборной)

Используемые материалы:
1. Проектирование бомбоубежищ (1968) https://urban3p.com/blogs/18872/

Последнее редактирование модератором:

Satir

Готовящийся
Регистрация
26 Сен 2014
Сообщения
4,833
Поблагодарили
4,039
Город
Севернее не сошлют
Железобетонный бункер для четырех человек от Vivos Group с удобствми и мини-кухней. При желании заказчиков несколько таких бункеров могут объединяться в "цепочку"
https://www.terravivos.com/secure/shelters.htm


Последнее редактирование:

Satir

Готовящийся
Регистрация
26 Сен 2014
Сообщения
4,833
Поблагодарили
4,039
Город
Севернее не сошлют
Дополнительные материалы

Дополнительные материалы:

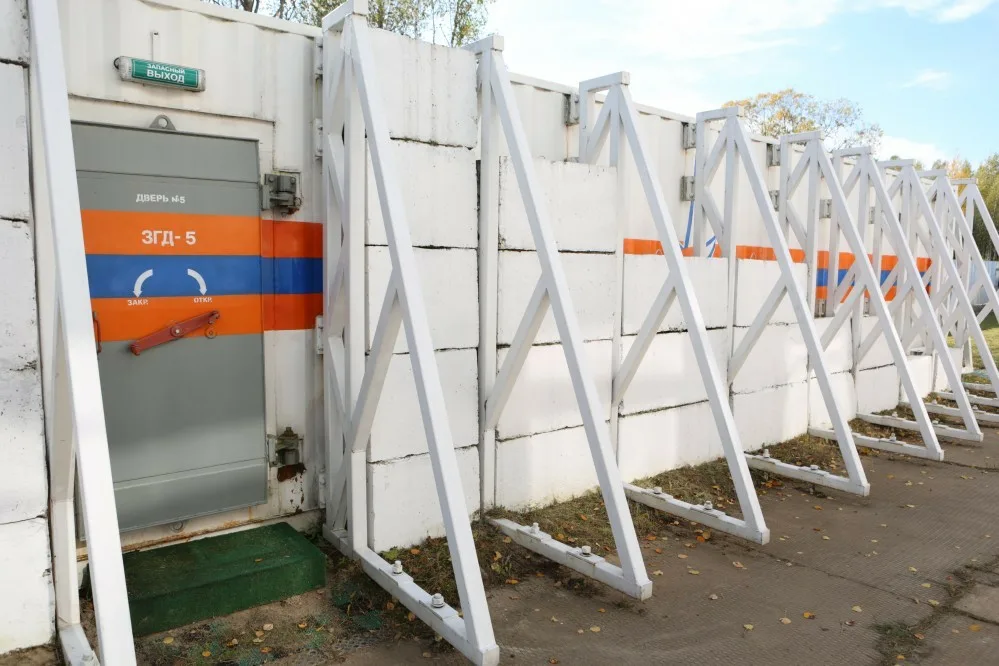

1. Типовой проект Ау-II,III,IV-50-74/23 «Быстровозводимые убежища на 50 человек» https://docplan.ru/cgi-bin/ecat/ecat.cgi?b=2&pid=1&i=4293800586&pr=1
2. Типовой проект А-II,III,IV-60-442.89 «Склад материалов и оборудования отдельно стоящий полузаглубленный из бетонных блоков» https://docplan.ru/cgi-bin/ecat/ecat.cgi?b=2&pid=1&i=4293815964&pr=1
3. Типовой проект Ау-II,III-100-80/46 «Убежища быстровозводимые (на 100 человек)» https://docplan.ru/cgi-bin/ecat/ecat.cgi?b=2&pid=1&i=4293806187&pr=1
4. Типовой проект 902-3-73.1.87 «Септики и вспомогательные сооружения производительностью 0,45-12,0 м3 в сутки» https://docplan.ru/cgi-bin/ecat/ecat.cgi?b=2&pid=1&i=4293835680&pr=1
5. Типовой проект Ау-II,III-50-80/45 «Убежища быстровозводимые» https://standartgost.ru/g/pkey-14293811122/Типовой_проект_Ау-II,III-50-80/45
6. Проект бомбоубежищ малой вместимости для командных пунктов управления 35 м2 для 50 человек. В таком бункере может с комфортом разместиться одна семья, например 4 человека http://catfish.lv/blog/2016/01/02/yadernaya-vojna-nado-vyzhit/comment-page-1/
7. 1939-1944 Backyard bunkers of the Blitz https://mashable.com/2015/07/24/wwii-backyard-bunkers/#W6gokurviZq0 http://www.world-war.ru/bomboubezhishha-britanii/
8. Серия 03.005-7. Выпуск 0-2. «Конструктивные решения входов и аварийных выходов защитных сооружений в водонасыщенных грунтах. Материалы для проектирования» http://www.omegametall.ru/cgi-bin/ecat/ecat.cgi?b=2&pid=1&i=4293817598&pr=1
9. Требования к базированию http://www.project-omega.narod.ru/system/raznoe/baza3.htm
10. Устройство убежища: План Бункера с расходами http://nepropadu.ru/blog/asylum/1452.html
11. Типовой проект Ау-II,III,IV-50-49.84 «Быстровозводимые убежища на 50 чел» http://tipdoc.ru/catalog/14058/148798/
12. Типовой проект 07.900-2. «Технологические металлические емкости для убежищ: Выпуск 5. Баки фекальные цельнометаллические МСБ-1» http://tipdoc.ru/catalog/14045/158065/
13. Типовой проект 01.036-1 «Защитно-герметические и герметические двери и ставни для убежищ. Выпуски 5, 6» http://allproekt.ru/catalog/project/158497/
14. Типовой проект 01.036-5. «Металлические конструкции для защитных устройств убежищ: Выпуск 1. Коробки УЗ-3, МЗ-2. Коробка для фильтра ФЯР, расширительные камеры РК-0,5; РК-2 (ОК-21, РК-2П)» http://tipdoc.ru/catalog/14045/158016/
15. Типовой проект Ау-II-V-50-76/28 «Убежища из лесоматериалов с применением промышленного и упрощенного оборудования площадью 30,4м2 (убежище на 50 человек)» http://tipdoc.ru/catalog/24797/148806/
16. Типовой проект 03.005-19. «Гидроизоляция убежищ гражданской обороны: Выпуск 0-4. Пропиточная и инъекционная гидроизоляции. Защитные ограждения гидроизоляции. Материалы для проектирования» http://www.tpdoc.ru/catalog/show_project=157918
17. Серия 07.900-2 Выпуск 4. «Баки водяные цельнометаллические БЦВ-4, БЦВ-6, БЦВ-8, БЦВ-10. Рабочие чертежи» http://www.omegametall.ru/Index2/1/4293817/4293817458.htm
18. Диафильм "Защитные сооружения гражданской обороны. Часть 1" https://diafilmy.su/2050-zaschitnye-sooruzheniya-1.html

Последнее редактирование:

Satir

Готовящийся
Регистрация
26 Сен 2014
Сообщения
4,833
Поблагодарили
4,039
Город
Севернее не сошлют
Разумному обладателю даже отличного измерителя мощности дозы было бы полезно сделать и научиться использовать KFM, надежный измеритель выпадения домашних животных, кратко описанный далее в этой главе, с полными инструкциями по его изготовлению и использованию, приведенными в Приложении C. Затем во время период тяжелой войны вы можете проверить показания вашего сложного инструмента, сравнив их с данными вашего KFM, и, если сложный инструмент дает неточные показания, ваш KFM удовлетворит ваши основные потребности.

АНАЛИТИЧЕСКИЙ ДОЗИРОВАННЫЙ ДОЗИРОВАННЫЙ ДОКУМЕНТ, KFM

Что такое KFM?

Единственный самодельный измеритель осадков, который является точным и надежным, был изобретен в 1977 году. Он называется KFM (Kearny Fallout Meter); один изображен на рисунке 10.1.


Рисунок 10.1. Домашний KFM, точный измеритель мощности дозы для измерения мощности дозы от 30 мР / ч (0,03 R / час) до 43 R / час.

Этот простой инструмент прошел строгие научные испытания в нескольких лабораториях, включая Национальную лабораторию Ок-Ридж; его точность и надежность. Многие сотни KFM были сделаны неподготовленными людьми, начиная от членов классов средней школы и заканчивая бабушками, делающими их для своих детей и внуков. Этим успешным производителям руководствовались только тщательно проверенными на местах инструкциями и шаблонами, не столь хорошими, как улучшенные, приведенные в Приложении C этой обновленной книги.

Для создания KFM необходимы только общие материалы, найденные в миллионах домов. (Если все материалы, в том числе для сухого ведра, должны быть приобретены, их общая стоимость в 1986 году составляет менее семнадцати долларов.) KFM служит в качестве точного измерителя мощности дозы при использовании в сочетании с часами и Приложенная таблица KFM, связанная с изменением показаний в указанных временных интервалах до значений дозы.

Источник излучения не требуется ни для первоначальной калибровки KFM, ни для проверки его точности. (Калибровки для точности были завершены в Национальной лаборатории Оук-Ридж и являются основой прилагаемой таблицы KFM.) KFM более точен, чем большинство инструментов гражданской обороны, и его точность постоянно устанавливается законами физики, применимыми к указанным размерам и другие характеристики его частей и их расположение относительно друг друга - при условии, что они сделаны и поддерживаются в соответствии с инструкциями. В отличие от всех заводских радиационных измерительных приборов гражданской обороны, которые надежны и доступны сегодня, KFM заряжается электростатически. Батарея не требуется.

Дополнительные преимущества KFM

* KFM сочетает в себе проверенные практические функции измерения излучения электроскопа и ионизационной камеры, имеющей заданный объем. Электроскопы были основными измерителями излучения, используемыми учеными, в том числе лауреатом Нобелевской премии лордом Резерфордом, который впервые начал исследования атомных ядер и излучений. Автор в долгу перед другим физиком-лауреатом Нобелевской премии, д-ром Луисом У. Альваресом, за идею создания самодельного электроскопа с двумя нитевидными алюминиевыми фольгами для измерения радиоактивного излучения. Многие превосходные и неизбежно дорогие измерители мощности дозы, в том числе инструменты гражданской обороны, являются устройствами ионизационной камеры.

* KFM, используемый в сочетании с часами, не должен заряжаться до какого-либо определенного начального показания или разряжаться под воздействием излучения для любого указанного окончательного показания, чтобы точно измерять мощность дозы в течение временного интервала, указанного в прилагаемой таблице , На рисунке 10.2 показано это операционное преимущество KFM.


Рис. 10.2. Нормированные точки калибровки для двух KFM, показывающие прямолинейную связь между дозами облучения Milliroentgen и результирующими показаниями. Полные инструкции по созданию и использованию KFM (см. Приложение C) объясняют, как оператор с часами может использовать этот инструмент для точной оценки ДОЗОВОЙ СТАВКИ.
(Текст на графике) РЕГУЛИРОВАННЫЕ КАЛИБРОВОЧНЫЕ КРИВЫЕ KFM 20 G И KFM 20 I
(ОБА ИМЕЮТ 8-ЛЕТНУЮ ЛИСТЬЮ СТАНДАРТНОЙ АЛЮМИНИЙНОЙ ФОЛЬГИ)
В КАЛИБРОВОЧНЫХ ЧТЕНИЯХ ВСЕ БЫЛО РЕГУЛИРОВАНО ГРАФИКАЛЬНО, ЧТОБЫ ИМУЛИРОВАТЬ ВСЕ НАЧАЛЬНЫЕ РАЗДЕЛИТЕЛЬНЫЕ ЛИСТЫ. ORNL-DWG 76-6548

Дополнительная информация о точности и надежности

* Читателям, которые хотят получить дополнительную техническую информацию о KFM, рекомендуется приобрести копию оригинального отчета Национальной лаборатории Oak Ridge по этому инструменту, KFM, самодельный, но точный и надежный измеритель Fallout (ORNL-5040, CORRECTED), Cresson H Кирни, Пол Р. Барнс, Конрад В. Честер и Маргарет У. Кортнер. Дата публикации: январь 1978. Копии продаются Национальной технической информационной службой Министерства торговли США, 5285 Port Royal Road, Спрингфилд, Вирджиния 22161. Поскольку цена продолжает расти, лучше всего сначала написать, оплачиваемая стоимость.

* Специалисты по гражданской обороне зарубежных стран также пришли к выводу, что KFM обладают жизненным потенциалом. Специальный выпуск журнала Института гражданской обороны («Главное общество исследований стихийных бедствий» в июне 1978 года со штаб-квартирой в Лондоне) был полностью посвящен KFM и дал международное распространение оригинальным полным инструкциям и вырезанной бумаге узоры. Интерес китайских чиновников гражданской обороны к KFM и моим другим недорогим изобретениям выживания привел к тому, что я сделал с одобрением Белого дома две длительные поездки в Китай в качестве официального гостя. В восьми китайских городах я приобрел ноу-хау выживания, обменяв информацию гражданской обороны с высшими должностными лицами гражданской обороны.

Основное недоразумение: KFM выглядит как игрушка

* Этот инструмент кажется слишком простым, чтобы надеяться измерить смертельное излучение, пугающую тайну для большинства людей. Типичные современные люди привыкли нажимать кнопки и крутящие циферблаты, чтобы мгновенно получать информацию от инструментов, которые они не понимают. Большинство считают, что надежный измерительный прибор радиационного контроля должен быть сложным. Тем не менее, особенно во время обострения ядерного кризиса многие типичные американцы построят KFM, если они убедятся в точности и надежности этого самодельного инструмента, который они могут понять, разумно использовать и, при необходимости, исправить.

Внимание:

Более ранние версии инструкций KFM, написанные, когда обычные швейные нити были хорошими изоляторами, рекомендуют использовать швейные нитки для подвешивания листьев KFM. В настоящее время большинство швейных ниток подвергаются антистатической обработке, являются плохими изоляторами и неудовлетворительны для использования в KFM. Производители KFM должны использовать инструкции в этом обновленном выпуске, в которых рекомендуются широко доступные, превосходные изоляторы для приостановки листьев KFM, и которые включают в себя несколько улучшенных в полевых условиях улучшений конструкции.

Инструкции по созданию и использованию KFM

В Приложении C приведены последние проверенные на местах инструкции (с шаблонами), позволяющие вам создать KFM и узнать, как его использовать.

Большая потребность в инструментах гражданской обороны, вероятно, будет полностью признана только во время обострения ядерного кризиса. Поэтому в этом издании инструкции и шаблоны KFM печатаются только на одной стороне листа, с дополнительными шаблонами в конце текста и с двумя страницами в самом конце, чтобы ускорить быстрое воспроизведение инструкций KFM. Типовые печатные тесты, проведенные двумя газетами, доказали, что с помощью этих двух страниц специальных инструкций газета может вставлять и фотографировать все страницы инструкций KFM, печатать 12-страничный таблоид, давая им, и начать распространять таблоид- все менее чем за час. Таким образом, если у вас есть копия этой книги во время слишком вероятного ядерного кризиса, вы можете дать эти инструкции в газете и помочь тысячам ваших сограждан получить информацию, необходимую им для того, чтобы сделать счетчики радиоактивных осадков для себя ,

Советы по созданию KFM

Читателю настоятельно рекомендуется выделить несколько часов в ближайшем будущем для создания KFM и для освоения его использования. Во время полевых испытаний средним американским семьям потребовалось около 6 часов для изучения инструкций, приведенных в Приложении C, чтобы сделать этот простой инструмент и узнать, как его использовать. Эти несколько часов могут быть недоступны в разгар кризиса. Более приоритетной задачей было бы создание защитного жилья с высоким уровнем защиты, создание защитного кожуха и хранение достаточной воды, в кризис может оказаться невозможным получить некоторые необходимые материалы для KFM.

Очень сложно сосредоточиться на незнакомых деталях во время нервного кризиса или делать нежную работу руками, которые могут стать неустойчивыми. Лучшее время для создания и обучения использованию KFM - в мирное время, задолго до кризиса. Затем этот долговечный инструмент должен храниться для возможной будущей необходимости.

https://www.oism.org/nwss/s73p938.htm

Последнее редактирование модератором:

Satir

Готовящийся
Регистрация
26 Сен 2014
Сообщения
4,833
Поблагодарили
4,039
Город
Севернее не сошлют
Временное / переносное укрытие от радиоактивных осадков
https://patents.google.com/patent/US4625468?oq=nuclear+shelter#v=onepage&q&f=false

Предыстория изобретения
Укрытие для защиты людей от остаточного ядерного излучения, исходящего из радиоактивных частиц, обычно предназначены для цели ослабления излучения высокого энергии. В частности, обычные убежища разработаны как постоянные подземные структуры для обеспечения экрана и построены из материалов высокой плотности для ослабления радиации. Такие структуры недвижимобные, дорогие построить и трудно поддерживать. Постоянные убежища имеют недостатки, поскольку они могут стать ловушками для своих жителей в случае взрыва или огня над ними. Убежища также могут быть захвачены просто потому, что у них нет подходящих убежишь, доступных в других местах. Наконец, через период времени постоянные убежища могут загрязнены радиоактивными веществами, принесенными человеческим трафиком и, таким образом, станут непригодными. Кроме того, большинство населения мира не живут в ожидаемых первичных целевых областях в случае ядерной войны, но живут в районах, которые, как правило, затронутые радиоактивным осадками от ядерных взрывов. Более того, большое количество людей живут в областях, которые могут быть значительно повлиять на радиоактивное загрязнение от несчастных случаев с ядерными реакторами. Строительство и обслуживание постоянных убежишь, огонь, изготовленных из материалов с высокой плотностью, защита населения в районах, выпрямленных в ядерном реакторе, не считалось практичным. Эффективность крупномасштабных эвакуаций населения вниз по атомным авариям также сомневается из-за паники, потерей эффективной связи и отказ от контроля движения. Кроме того, исследования мировых войн показывают, что в целом гражданское население, как правило, возвращается в дома, ожидая найти жилье и жизненное вещество. Таким образом, необходимость необходима для переносного легкого, недорогого приюта для обеспечения защиты от радиоактивных пылеучачных пыли. Общеизвестно, что простое отверстие в земле может обеспечить значительные защитные гамма-излучения. В частности, человек, который укрывается в отверстие, эффективно защищён окружающей землёй от излучений. Кроме того, эффективная защита, обеспечиваемая отверстием в земле, значительно повышается, если загрязнения могут быть предотвращены от утилизации в отверстие, на отверстие или примыкание к стенкам отверстия. См. Планирование программы гражданской обороны Crash, объем I, Приложение F, стр. 1-7 (1964), Исследовательский институт треугольника. Также известно, что интенсивность радиоактивности от опасания ядерного оружия снижается относительно быстро. Интенсивность падает в 10 раз в 7 часов. Доза выше 50 еде в течение короткого периода времени (от 6 до 7 дней) в 90% случаев фатальна для выставленного человека, причем смерть, происходящая в течение нескольких недель. Смерть может возникнуть в результате эффекта излучения или из оппортунистических, общедоступных инфекционных агентов. (REM или «Рогэген-эквивалент-человек» - это мера биологического ущерба.) Название живут в значительной степени вниз по целям мишени и вне центральной зоны, непосредственно влияющие на взрывное и тепловое излучение, получат от 900-3000 rem. Такое население умрет или будет серьезно ранено, если они не защищены от последствий недолговечного радиоактивного облака и осадков. Поскольку оценка максимальной терморативной равной 258 (18) (+лекромочные) большие фракции таких популяций могут быть сохранены по пешацам и / или отверстиям, которые обеспечивают коэффициент защиты 100 или лучше, при условии, что накопление радиоактивного опадания внутри траншеи может быть предотвращена. «Отсюда упоминается, что простой однослойный лифок, 3 фута в диаметре и 4 фута, глубоко обеспечивает коэффициент защиты около 40, если опадается приближаться к краю, но не внутри. Если область 3-4 футов шириной вокруг лифона сохраняется без материала Fallout, возможно, защитник коэффициента 100 или более возможно). Последствия ядерного оружия, Самуэль Гласстон, пересмотренное издание, 1964, стр. 473, раздел 0.140. Радиоактивное опадание из ядерного реактора, как правило, является долговечным. Здесь немедленная защита населения от интенсивного излучения, ингаляции и приглашения радиоактивного особого вещества имеет первостепенное значение, пока не может быть выполнена несостоятельность. В условиях мирного времени спасение может быть как можно скорее после аварии. Даже в случаях, когда взрыв ядерного оружия вызывает аварийную реакцию (более хуже случай), если пострадавшее население имеет от 30 до 60 минут, предупреждающее и может приезда в каком-то переносном/временном опекуном опеку, масштаба травмы может быть значительно уменьшена.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Описаны конструкции палаток, которые включают одноразовые наружные полупрозрачные пластиковые и/или тканевые защитные мембраны, покрывающие палатку, состоящую из растянутых, плотно сплетенных, устойчивых к разрывам тканевых панелей, поддерживаемых растягивающимися стержнями/палочками. Палатка включает в себя пол ванны, идущий вниз и вмещающий центральный желоб или отверстие. Нижний наружный край экранирующей мембраны проходит внутрь и частично погружен в неглубокую канаву, вырытую по периметру конструкции палатки.
Загрязненные и/или радиоактивные частицы, оседающие на внешней поверхности встряхиваемого экрана или соскальзывающие с мембраны, улавливаются в неглубокой канавке, предотвращая загрязнение центральной канавки или отверстия и сводя к минимуму рассеяние излучения в центральной канавке или отверстии. Все надземные компоненты конструкции палатки состоят из материалов, которые по существу прозрачны для высокоэнергетического гамма-излучения, что дополнительно сводит к минимуму рассеяние вторичного излучения в центральном желобе или отверстии. Внутренние тканевые панели и пол ванны в конструкции палатки покрыты пластиковым материалом, таким как уретан, чтобы сделать внутреннюю часть воздухо- и водонепроницаемой.
Простая система фильтрации пыли встроена в панель внешней защитной мембраны для удаления загрязняющих частиц пыли, что позволяет циркуляции воздуха внутрь и через внутреннюю часть палатки. Циркуляция воздуха вызвана движением стен палатки, вызванным ветром и/или пассажирами.
В конкретных вариантах осуществления нижний периферийный край экранирующей мембраны выполнен в виде трубчатого кожуха для приема и хранения воды, для первоначального удержания экранирующей мембраны на месте внутри окружного желоба. Герметизируемые и вентилируемые карманы для мусора и отходов жизнедеятельности также встроены в стенки ванны, закрывающей отверстие или траншею.
Изобретенная конструкция палатки имеет то преимущество, что ее легко устанавливать над отверстием или траншеей, чтобы обеспечить существенную защиту от переносимых по воздуху радиоактивных загрязнителей пассажирам, которые ждут, пока не уменьшится первоначальная высокоинтенсивная радиационная опасность или не произойдет спасение.
Другие преимущества изобретенного укрытия включают дешевое массовое производство. Укрытие также может быть легко декоминировано, демонтировано и перемещено в другое место. Защитная мембрана и пол ванны могут быть заменены. Наконец, внутренняя палатка, оборудованная обычным полом для ванны, может использоваться как обычная палатка для отдыха на природе.

1. Переносное укрытие для размещения над отверстием в земле, содержащее в комбинации
- корпус палатки, имеющий пол с трубчатой секцией, проходящей вниз от него,
- средство для поддержания кожуха палатки для образования замкнутого объема над отверстием, при этом трубчатая секция дна ванны проходит вниз и выстилает отверстие,
- экранирующая мембрана, имеющая приблизительно размеры и имеющую достаточную площадь поверхности, чтобы полностью покрыть кожух палатки, когда она установлена, с ее периферийным краем, проходящим внутрь и частично погруженным в неглубокую траншею, вырытую вокруг кожуха палатки и отверстия.
2. Переносное укрытие по п.1, в котором экранирующая мембрана имеет периферический край, образованный трубчатым корпусом, встроенным в мембрану.
3. Переносное укрытие по п.2, в котором трубчатый кожух, образующий окружную кромку экранирующей мембраны, является герметичным для обеспечения хранения жидкости.
4. Переносное укрытие по п.3, дополнительно содержащее средство, сообщающееся с трубчатым кожухом, образующим периферический край мембраны мухи, для введения и слива жидкостей в и из трубчатого кожуха.
5. Переносное укрытие по п.1, в котором корпус палатки, включающий трубчатую секцию, проходящую от пола, образован плотно сплетенными, устойчивыми к разрывам панелями, соединенными вместе.
6. Переносное укрытие по п.5, в котором защитная мембрана представляет собой покрытый устойчивый к разрыву пластиковый листовой материал, отражающий солнечное излучение.
7. Переносное укрытие по п.5, в котором внутренние поверхности тканевых панелей и соединений между каждой панелью покрыты герметизирующим материалом для обеспечения герметичности кожуха палатки.
8. Переносное укрытие от радиоактивных осадков по п.7, в котором корпус палатки образован, по меньшей мере, из двух корпусов модульных блоков, соединенных вместе, причем каждый корпус блока включает в себя отдельную шестигранную трубчатую секцию, проходящую вниз от его пола, дополнительно включающую в себя:
- средство, позволяющее пассажирам перемещаться между шестигранными трубчатыми секциями корпусов соответствующих единиц;
- средство для герметичной изоляции соответствующих шестигранных трубчатых секций друг от друга.
9. Переносное укрытие от радиоактивных осадков по п.5, дополнительно содержащее карманы, встроенные в облицовку трубчатой секции, проходящей вниз, карманы, открывающиеся в корпус палатки, и средство для герметичной герметизации и изоляции карманов от внутренней части корпуса палатки.
10. Портативное противорадиационное укрытие по п.9, в котором карманы содержат вентиляционные трубки для выпуска паров, выходящих из отходов, помещенных в карманы, и средства, расположенные на расстоянии от кармана, для предотвращения потока газа через бак в карман.
11. Портативное противорадиационное укрытие по п.1, дополнительно включающее стены и пол, состоящий из материалов бетонного типа, образующих траншею под поверхностью земли, над которой установлен тентовый кожух, при этом трубчатая секция кожуха имеет шестигранную конфигурацию для облицовки траншея.
12. Переносное укрытие от радиоактивных осадков по п.11, в котором траншея заполнена грязью и включает средства для взрывного извлечения грязи из траншеи.
13. Укрытие по п.1, в котором защитная мембрана образована, по меньшей мере, из двух (2) модульных мембранных листов, причем каждый лист имеет средство, образующее его периферийный край для герметичного взаимодействия с аналогичными средствами, образуя периферийный край остальных листов.
14. Переносное укрытие от радиоактивных осадков для использования в сочетании с отверстием в земле, содержащее:
корпус палатки, выполненный из герметичного гибкого материала, в том числе:
множество надувных трубчатых ребристых секций,
периферийный край, сформированный в трубчатую секцию для содержания воды, проходящей от внешнего периметра кожуха палатки,
пол, имеющий достаточную слабину, чтобы проходить вниз в отверстие для футеровки отверстия,
корпус палатки устанавливается путем накачивания надувных трубчатых секций газом, корпус закрепляется путем заполнения трубчатой секции, образующей периферийный край водой, и частичной засыпки заполненного водой периферийного края в неглубоком желобе, вырытом по периметру корпуса ,
15. Переносное укрытие от радиоактивных осадков по п.14, дополнительно включающее в себя порт доступа через боковую стенку корпуса и средство для закрытия и герметичного закрывания порта доступа с внутренней стороны корпуса.
16. Переносное укрытие от радиоактивных осадков по п.15 или 5, дополнительно содержащее средства для циркуляции и фильтрации воздуха в и из кожуха.

ОПИСАНИЕ ЧЕРТЕЖЕЙ
Фиг.1 представляет собой перспективный вид в разрезе изобретенного противорадиационного укрытия, показывающий внутреннюю структуру палатки, экранирующую мембрану и пол бака, проходящие в центральную траншею.


Фиг.2 представляет собой поперечное сечение изобретенного переносного противорадиационного укрытия, показывающее поперечное сечение конструкции палатки, пола ванны, центрального желоба, циркуляцию воздуха между защитной мембраной и панелями палатки и вентилируемые карманы для удаления отходов.


Фиг.3 - продольное поперечное сечение изобретенного переносного укрытия.



Фиг.4 представляет собой деталь, показывающую способ закрепления периферийного края защитной мембраны в неглубокой канаве или желобе.


Фиг.5 - деталь, показывающая периферический край, сформированный в трубчатую конфигурацию для приема и хранения воды.


Фиг.6 - деталь, показывающая крепежный механизм для соединения элементов пластиковой экранирующей мембраны.


Фиг.7 - деталь, показывающая одноразовый воздушный фильтр, установленный внутри цилиндрической манжеты.


Фиг.8 - деталь, показывающая механизм для соединения элементов тканевой палатки вместе.


Фиг.9 - вид в перспективе в разрезе, показывающий элементы изобретенного противорадиационного укрытия для палатки для палатки, имеющей круглую конфигурацию.


Фиг.10 - деталь, показывающая ударный шнур в растягивающих стержнях / палочках для упругой поддержки палатки.


Фиг.11 - деталь, показывающая способ закрепления растягивающих стержней и стержней на поверхности земли.


Фиг.12 - вид в перспективе альтернативного варианта осуществления портативной конструкции в форме палатки, поддерживаемой заполненными воздухом ребрами, надувными для пассажиров изнутри.


Фиг.13 - деталь, показывающая простую систему дроссельных клапанов для обеспечения циркуляции фильтрованного воздуха во внутреннюю часть конструкции палатки.


Фиг.14 иллюстрирует механизм для циркуляции воздуха через внутреннюю часть конструкции палатки.


Фиг.15 иллюстрирует карманы, встроенные в стенки облицовки бака, с вентиляционными отверстиями для приема мусора и отходов жизнедеятельности человека.


Фиг. 16 (a), (b) и (c) - виды сверху защитных мембран, скрепленных вместе в разных конфигурациях, иллюстрирующие временные модульные конструкции укрытия.

Последнее редактирование модератором:

Satir

Готовящийся
Регистрация
26 Сен 2014
Сообщения
4,833
Поблагодарили
4,039
Город
Севернее не сошлют
Описание предпочтительных вариантов осуществления, относящихся к теперь на фиг. 1, 2, 3 и 9, основные компоненты изобретенного временного / переносного ядерного ужина освещает, одноразовая щитную мембрану
11, растянутые и привязные к пятилетнему
12. Палатка образуются растянутой, плотно ткани, растворительными растворами ткани
13, поддерживаемые претендентами растягивающими штанцами и / или палочками 14.
Вентиляция или пола 16 палатки 12 имеет центральную гексаэдрическую или цилиндрический трубчатый секцию 17,
проходящий в положение, а также адаптируемый, чтобы получить в и строить траншею или лифул 19, над которыми возмежута палатку 12. Нижний цирквидный кромка 19 щитной мембраны 11 расширяется и частично захоронено в мелкой канаве 20 раскопается вокруг периметра палатки 12. Креверсый край 19 щитной мембраны может быть сформирован в трубку 21 для приема и хранения воды 22. Заполненная водой трубка также служит для прикрепления окружностей краев щитного мембрания 11 в начальный период занятости. По мере того, как вода будет постепенно использоваться, размещение земли, скалы и тому подобное из внутренней структуры может быть размещено против трубки 22 для прикрепления края мембраны 11. В качестве альтернативы, как показано на фиг. 4, щитная мембрана 11 может быть закреплена (1) прикрепляющими к или обертыванию его окружной кромки 19 до или вокруг доски 23 или подобного веса; (2) Размещение в мелкой канаву 21 раскопается вокруг периметра палатки 12; и (3) частично захоронение его. Щит мембраны 11 представляет собой тонкий лист пластикового материала или пластиковой пропитанной ткани, которая водонепроницаемая и устойчивая к разрыву (RIPP). Чтобы предотвратить или свести к минимуму перегрев внутри структуры из-за абсорбции солнечных излучений, щитную мембрану 11 следует отражать. Он также должен быть полупрозрачным, чтобы позволить жильцам укрытия просмотрите их окрестности. Наружная поверхность щитной мембраны 11 также должна быть достаточно гладкой, чтобы предотвратить нефтяные частицы пыли, так или и на нем, так что пыль пыли, которые урегулируют на мембранный щит, могут быть потрясены или выведены путем просто встряхивания мембраны 11. Предлагаемый материал для защиты от щита, отвечающего вышеуказанным критериям, является алюминиевые листы малар. Кроме того, будут подходящим металлическим пластиковым листовым материалами. Трубовые панели 13 формируют внутреннюю структуру палатки 12, ванну 1 и трубчатый удлинитель 17 лечится или пропитаны пластиковым материалом для предотвращения проникновения небольших пылевых частей. Фактически, желательно покрыть внутренние поверхности тканевых панелей 13 и швов между соседними панелями с пластиком или другим подобным веществом для применения объема, заключенного в структуре палатки, по существу, воздушной плотности. Затем воздух распространяется в измерение и из объема, содержащегося в сопряженной структуре 12 через порт воздушной фильтрации, описанные более подробно, инфраг. Обращаясь к фиг. 2, 3 и 14, платформа 26, образованная из двери, доски или другого аналогичного материала, может быть помещена через траншею или лифу 18 в палатке 12. В таких случаях грязь может затем бросить и сплочить поверх платформы 26 для ослабления «шимшаговых» излучений, исходящих из воздушных радиоактивных частиц в атмосфере и стратосфере над приютом. Верхняя поверхность этой грязи на платформе должна быть ниже горизонтального уровня земли, чтобы предотвратить становление вторичным рассеянным источником излучений от раковывальных пыли (Fallout) на поверхности земли. Ссылаясь на сериал. 12 и 14, показан еще один вариант осуществления изобретенного временного / переносного опекательного опеки, который содержит однослойный материал 25, состоящий из, например, алюминированного майрала или другого неиспорированного, легкого, но тонкого сильного листового материала, поддерживаемого в тентной катализацию по заполненным воздушным ребрами 27. Структура прикрепляется к заполненной водой труб 22, образующей ее окружность кромд 19, который получен и частично похоронен в мелкой канаве. Структура возведена над центральным канавом или лифом 18. В качестве альтернативы, ванна 16 может быть соответствующим образом размером, чтобы иметь достаточную блеску, чтобы простираться и положить центральную траншею или лифу 18, когда структура установлена. Игровая и выходы от описанных приютов - через входный порт), покрытый дверью или клапанами 31, которые включают Менос 29 для установления герметичного (подкринирующего и водонепроницаемого) печати с плечом 32 входных портов 28. В частности, ссылаясь на фиг. 6 и 8, край дверной лоскуты 31 для входного порта 28 через A (1) щитную мембрану 11 (2) тканевой панели 13 или (3) панели для воды) может быть сформирована или закреплена на бисером плечо 33, который адаптирован для того, чтобы быть зажертвовать или сжимаемым, принимаемым в соответствующем форме канала 34, образующим плечо 32 входных портов 28. Рис. Фиг.8 иллюстрирует другой вариант осуществления крепления механизма, в котором край дверной лоскуты 31 и плечо 32 входного порта 28 образуется и / или закреплены к крюкам каналов 36. Клавидные каналы вращаются на 180 градусов относительно друг друга, так что раздел подсказки каждого канала 36 - это чрезмерно и сжимается между между наконечником и хвостом. Подобные механизмы крепления, как показано на фиг. 6 и 8 могут быть использованы для покрытия и уплотнения других портов доступа через (1) щитную мембрану 11, (2) тканевую панель 13, (3) стенку палатки 25 и / или 4) ванна. 16. Основные критерии выбора механизмов крепления заключается в том, что механизм, когда крепительный музет минимизирует или преквалится на проникающую пыли в внутреннюю часть 37 палатки. Уплотнительные и крепежные механизмы также могут быть использованы для обеспечения совместного использования нескольких щитных мембран 11 и / или тканевых панелей 13 для образования модульных структур. Как показано на фиг. 16 (a), (b) и (c), пылезащитные механизмы крепления межконтролируют модульные структуры 38 и их связанные щитные мембраны 11. На фиг. 16 (a), структура 39 образуются двумя модульными палатками 38, каждый из которых составляют конический (кайловый) конец 40. Фиг. 16 (b) показана структура 41, образованная из двух модульных палатных блоков 38, два конечных единица с коническими концами 40 и центральным блоком 42 без конического конца 40. Фиг. 16 (c) показывает еще одну структуру 43, снова создавающую из двух конечных единиц конечности EDS 40, центрального блока 42, модульного блока 38 и подвергнутое блок 44. Как показано на фиг. 1, каждый из модульных единиц, образующих структуры 39, 41 и 43, включают в себя центральную трубчатую гексаэдрическую секцию 18 на пола 16, который простирается вниз для траншеи 18, над которой монтируется модульная структура. Гексаэдрические секции 17 на ванне полной модули падуцирования включают соответствующие порты доступа через боковые стенки, включая крышки крышки для установки пылеустойчивого уплотнения по потоку, воздушными фильтрами, сопротивлениях отходов и прозрачные и / или полупрозрачные окна. Ссылаясь на сериал. 9 и 10, растягивающие стержни или палочки 14, поддерживающие структуру палатки, могут быть сформированы из полых трубок стекловолокна, алюминия или другого легкого, упругого, жесткого материала. Стержни / палочки 14 также могут быть назначены. Стержни или палочки 14 могут быть образованы множеством смешивания коротких, полых секций 46, каждый из которых имеет портной наконечник 43, полученный в полый цилиндрический базовый 48 следующего раздела. Эластичный шоковый шнур 49 потравлен через центр полых секций 42, составляя стержень WAND 14 для проведения секций 46 в правильной последовательной компоновке, но позволяя палочству размально разделить и складываться и храниться в небольшом пространстве. Обращаясь к фиг. 1, 9 и 11, стержни или палочки 14 получены в трубчатых полосках 45, входящие в части, сшитые или иным образом закрепленные для тканевых панелей 13, формируя палатку 12. Концы стержней или палочек 14 включают в себя белый амкорный совет 35, адаптированный для получения в металлическом кольце 52 через ремень 53, образованный в цикл с обоими концами ремня 53, сшитым или закрепленным к перимеру ванны или пола 17 палатки 12. Привязки колокольчики 51 на каждом конце стержня 14 получены в колокольчиках 52 в диаметрических изделиях 14 в грмерментных кольцах 52 на диаметрически противоположных сторонах палатки 52 на диаметрически противоположных сторонах палатки 52 на диаметрически противоположных сторонах палатки Полученное упругое натяжение изогнутого стержня держит палатку и вытягивает ванну или пола 16 палатки. Сочетание изогнутых растягивающих стержней 14, проведенных путем промежуточных труб 45, растягивающих тканевых панелей 13 и растягиваемой ванной 16 обеспечивает стабильный, прочный, стоящий корпус. Дополнительная стабильность, особенно против тяжелых ветров, может быть предоставлена палатке 12, привязывая палатку в множество основных ставок 54, закрепленных до петлей, образованных ремнями 53 под соответствующим шнуром 56. Такие ставки 52 должны находиться между периметром ванны 16 и канава 21, получающий окружное кромку 19 щит мембраны 11. Обращаясь теперь к фиг. 2, 13 и 15, воздух циркулирует в внутренние пространства палатки 12 через фильтры 57. Воздушные фильтры могут быть включены в щитную мембрану 11 и тканевую панель 13, образуя палатку. Новые фильтры могут быть вставлены изнутри способом, которые выталкивают загрязненный фильтр снаружи, где он попадает в окружность канала. Например, ссылаясь на фиг. 7, одноразовый воздушный фильтр 57 закреплен в рамке 58, который, в свою очередь, зашит или закреплен на стеклянную открывание через одну из тканевых панелей 13, образуя стенку палатки 12. Периметр фильтрующего элемента 57 и соответствующий свободный конца манжеты 58 гневно соединяются вместе с образованием пыли. В проиллюстрированном варианте осуществления пери периметра одноразового фильтрующего элемента 58 включает в себя неисправленный канал 34 типа, показанного на фиг. 6, а дистальный конец манжеты 58 включает в себя бисером плечо 33, приспособленным для получения в канале 34 шеи фильтрующего элемента. Ссылаясь на сейчас на фиг. 7, одноразовый воздушный фильтр 57 принимается внутри интерната прямоугольной рукава или манжеты 58, образованной из гибкого, но агрогенного материала. Плечо 59 манжеты 58 сшит или иным образом закреплен на тканевую панель 13, образующую стенку палатки 12. Мета ширина 60 поддерживает целостность панели 13 ткани, позволяя включать воздушный поток в манжету 58. Слегка эластичный гибкий бисером Edge 33 зашита или прикреплена вокруг дистального конца манжеты. Одноразовый флитерный элемент 57 включает в себя раму 55, образованный из относительно жесткого материала, имеющего внешнюю кольцевую канавку 34 с конфигурацией, адаптированной для выключения, выявляется в бисером Edge 33 манжеты 58. Подходящие воздушные фильтрующие материалы смонтированы и закреплены в рамке 55. Воздушный фильтр 57 должен быть защищен от дождя и других осадков, так что загрязнения, отфильтрованные из воздуха, затем впоследствии выседли из воздушного фильтрата водой в условиях воздушного фильтра. Например, в вариантах осуществления приюта, показанного на фиг. 1, 2, 3 и 9, воздушный фильтр защищен через внутреннюю палатку от осаждения внешней щитной мембраной 11. В вариантах осуществления, не имеющих внешней щитной мембраны 11, а для воздушных фильтров через мембрану капельный занавес или щит защищает фильтр и открытие от осадков. Обращаясь к фиг. 12 и 13, наружная манжета формируется из гибкого материала и закрепленной к внешней стенке палатки 12, так что отверстие 62 манжета сталкивается вниз. Одноразовый элемент 57 воздушного фильтра расположен в пределах Harbhang 61 на достаточном расстоянии от отверстия 62, чтобы предотвратить попасть в фильтр фильтра. Фильт-элемент 57 снова закреплен в рукаве подходящими пылезащитыми механизмами крепления типа, показанного на фиг. 6 и 8. Существуют отверстия 63 через ткань или пластиковая панель 13, образующие стенку палатки 12, чтобы воздух циркулировали в отверстие для 60-мя фигура через фильтрующий элемент 57 и в интерьер палатки 12. Заслонк гибкого материала 64 включен на внутреннюю сторону одноразового фильтрующего элемента 57 в течение Hearhang 61 для обеспечения простых клапанов бабочки, чтобы предотвратить выхмевание воздуха из палатки через фильтр. Второй клапан для узора для бабочки 66 включен в ткань или пластиковую панель, образующую щит или стенку противоположного конца палатки, который позволяет воздуху протекать из интерьера палатки к внешне. Уход зале запускают в отверстиях и манжетах воздушного фильтра. В частности, элементы фильтра, как загрязняющие вещества, станут излучением источника, который может «блесть» в траншею или отверстие, если на верхних или верхних поверхностях палатки. Тем не менее, если фильтр расположен расположен рядом с поверхностью земли, это будет подвергаться засорению и загрязнению из-за поверхностной пыли. В идеале воздушный фильтр и связанные с ними открыты находятся в позициях на патроне Strccre, которые минимизируют блеск в траншею или отверстие, достаточно выше поверхности земли для предотвращения засорения и чрезмерного загрязнения из-за поверхностной пыли. (См. Рис. 3.) В некоторых случаях может быть даже желательно, чтобы оснастки могли изменить фильтр. Соответственно, открытие фильтра через щитную мембрану должно быть расположено рядом с доступными или доступными от портов доступа через стенки внутренних палаток. Ссылаясь на сейчас на фиг. 15, каркасы отходов / отказа, встроенные в стенки облицовки ванны, включают в себя вентиляционные трубы, которые продвигаются вверх в точку приближается к поверхности земли. Карманы имеют каратерс, который должен измерять пары, исходящие от отказа / отходов, ухаживая за внутренним. Раскопки траншеи или отверстия в земле можно сделать вручную с лопатой. Альтернативно, структура палатки может быть получена в предварительно обработанном ниже поверхностном траншеи или лифле. В последнем случае было бы возможности быстро вырозить захороненную бетонную траншею и тому подобное с использованием формированных взрывчатых веществ. Приведенный временный / переносный падтель Fallout был описан в контексте схематических и представительных вариантов осуществления. Многие варианты и модификации могут быть сделаны при изобретенном приюте, который, не описанный здесь, падают в дух и объем изобретения, как описано в прилагаемой формуле изобретения.
https://patents.google.com/patent/US4625468?oq=nuclear+shelter

Последнее редактирование модератором:

Satir

Готовящийся
Регистрация
26 Сен 2014
Сообщения
4,833
Поблагодарили
4,039
Город
Севернее не сошлют
Статус
В этой теме нельзя размещать новые ответы.
Сверху
