SW-GSM CW (SGC) маяк - принципиальная схема

[EdGull]

Обсуждение функционала здесь

Здесь обсуждаем исключительно схему.

После долгих обсуждений, исходя из требований:

• Стоимость в пределах 2000-3000 руб.

• Приём-передача CW

• Мощность 10Вт

• Чувствительность

• Шум

• Избирательность

• Выдаваемые в эфир помехи

• Простота сборки (минимальное количество деталей и намоточных элементов)

и в соответствии с вышеописанным функционалом вырисовывается вот такая схема взятая у OH2NLT and OH7SV
Приёмник http://www.jumaradio.com/juma-rx1/index-en.html
Передатчик http://www.jumaradio.com/juma-tx1/

Мне эти схемы очень нравятся своей простотой и понятностью для меня.
Катушки и дросселя все готовые покупные.
Исходные коды все есть.
Печатные платы все готовые уже сразу в гербере.

Поэтому если никто не возражает (возражения принимаются только при выдвижении альтернативы), то предлагаю обсудить проблемы и нюансы данных схем.

Блок-схема

Схема приёмника

Схема передатчика

Схема синтезатора частоты

Плата синтезатора частоты
https://ru.aliexpress.com/item/AD9833/32850765447.html?spm=a2g0s.9042311.0.0.Tkdhp9

Плата микроконтроллера
https://ru.aliexpress.com/item/Mega...32801785024.html?spm=a2g0s.9042311.0.0.LsxGCU

Плата часов, батарейки и MicroSD
https://ru.aliexpress.com/item/Mini...32763223573.html?spm=a2g0s.9042311.0.0.Tkdhp9

Плата DTMF-декодера
https://ru.aliexpress.com/item/Free...32226449266.html?spm=a2g0s.9042311.0.0.Tkdhp9

GSM-модем с антенной
https://ru.aliexpress.com/item/SIM8...32467842817.html?spm=a2g0s.9042311.0.0.G3Jatk

Bluetooth 4.0
https://ru.aliexpress.com/item/Free...caee7d&transAbTest=ae803_5&priceBeautifyAB=00

GPS ГЛОНАСС с антенной
https://ru.aliexpress.com/item/smal...d22cb75&transAbTest=ae803_5&priceBeautifyAB=0



[ирбис]

Часы можно заменить на DS3231... - У них точность хода выше т.к. кварц внутри и самонастраивается в зависимости от температуры..



[Darkstar]

Спасибо, не видел этого дешёвого синтезатора.
Правда теперь тот товар недоступен, а то, что есть - (модуль gy-9833) по 220 рублей с доставкой.
Заказал себе несколько штук на пробу.
И ещё нужно учитывать, что AD9833 с тактовой 25 МГц выдаёт частоты до 12,5 МГц, причём выше 10 МГц лучше не подыматься - шумит. В младших Джумах так выше 7,1 МГц лезть не стали.

Имхо, приёмник можно целиком взять по схеме JUMA-RX.
А передатчик - по схеме JUMA-TX1, причём синтез и мозги буду общими, а из TX1 возьмём только усилитель.



[EdGull]

Может все таки лучше оталкиваться от JUMA-TRX1? Все таки возможность общения голосом это бесценно хоть и в DSB.
Как думаешь, не сложно будет перекрутить на 1.8 + 3.6 МГЦ и 10 Вт?

JUMA-TRX1 is a direct conversion HF transceiver based on the previous JUMA-RX1, JUMA-TX1, JUMA-KEYER1 projects.
It is driven by a stable DDS VFO and has the following features

Ouput power 5 watts
Current consunption RX 60 mA, TX 1.2 A
3.5 MHz and 7 MHz ham bands
CW and DSB transmit modes
RX filters 2.4 kHz for SSB and 900 Hz for CW Click here the response
Graphical S-meter
Relative graphical output indicator
Relative graphical reverse power indicator
RIT (Receiver Independent Tuning)
CW side tone
Built in keyer (JUMA-KEYER1)
No coils need to be wound when constructing this transceiver



[Darkstar]

Я не уверен, что на приёме у него SSB.
TRX1 и TX1+RX - это практически одно и то же.
Просто я не хотел заводить передачу в смеситель. Да, мы получим голос на передаче. Но работать с ним можно только "нормальными" SSB-аппаратами.
При этом схема прилично усложнится. Хотя, если есть желание можно просто к TRX1 добавить ваш МК и всё.

Сравним схемы приёмных частей RX и TRX1.

Спойлер

JUMA-RX:

JUMA-TRX1:

Немного изменились номиналы входного полосового фильтра.
Питание ключа 4052 подняли с +8 до +10 В и среднюю точку (полпитания) сняли непосредственно с микросхемы.
Незадействованные ключи в 4052 подключили к передающей части. Также вывели управление этими ключами (вывод 9).
Преамп и ФНЧ сделали на точной и быстродействующей LT1113 вместо обычной TL082.
В активный ФНЧ ввели цепочку сужения полосы для приёма CW.
Всё.

Но основа не поменялась. На приёме - те же две полосы, т.е. DSB.

И тут начинается самое интересное.
На передаче - две полосы, и на приёме две полосы.
Несущие приёмника и передатчика, пусть даже стабильны до долей герца, но не сфазированы. Эти каналы складываются с разными знаками и...
В результате в приёмнике мы будем слышать "биения", т.е. произвольное возрастание громкости до максимума и убывание до нуля.
Такой сигнал очень сложно слушать.

Вот поэтому DSB-передатчик не совместим с DSB-приёмником.


З.Ы.
"перекрутить на 1.8 + 3.6 МГЦ и 10 Вт" можно.



[EdGull]

Вот поэтому DSB-передатчик не совместим с DSB-приёмником.

Так в TRX1 авторы утверждают что приёмник SSB.

И тут начинается самое интересное.

Т.е. ты считаешь что TX1+RX1 лучше на приёме чем TRX1?



[Darkstar]

авторы утверждают что приёмник SSB

Авторы говорят, что приёмник принимает SSB. И тут они совершенно правы.
SSB принимать он может, а DSB - нет.

ты считаешь что TX1+RX1 лучше на приёме чем TRX1?

Ваще фиолетово, ибо на приёме это одно и то же.
Разница в передаче. Про неё и говорю.
Но если не пугает пара дополнительных микросхем, пусть будет TRX1. Тем более, под него и разводка платы в SMD уже есть. Ничего не надо переделывать.
Просто берём и изготавливаем TRX1.

Я-то поначалу подумал приёмник взять полностью из RX, а передатчик полностью из маяка. Но потом посмотрел, что у TX1/TRX1 усилитель выполнен более грамотно, он таких помех создавать не должен.



[EdGull]

Отлично!!! Значит делаем TRX1.
Пошел заказывать комплектующие на али (позже напишу список чего купил, чего нет), как приедут готов с тобой поделиться.



[Darkstar]

Я пока только синтез заказал.
Приёмо-передающую часть можно на макетке сбацать и усилок потом навешать.
В SMD повторять не буду, глаза не те. А в DIP попробую, усечённый вариант.



[EdGull]

В SMD повторять не буду, глаза не те. А в DIP попробую, усечённый вариант.

А я наоборот штыри паять не навижу.
И какое там SMD? там же всё крупнее 1206... )))
И кстати, буду искать где заказать платы, хотел и на тебя сразу заказать, а ты вон какой не любитель...



[Darkstar]

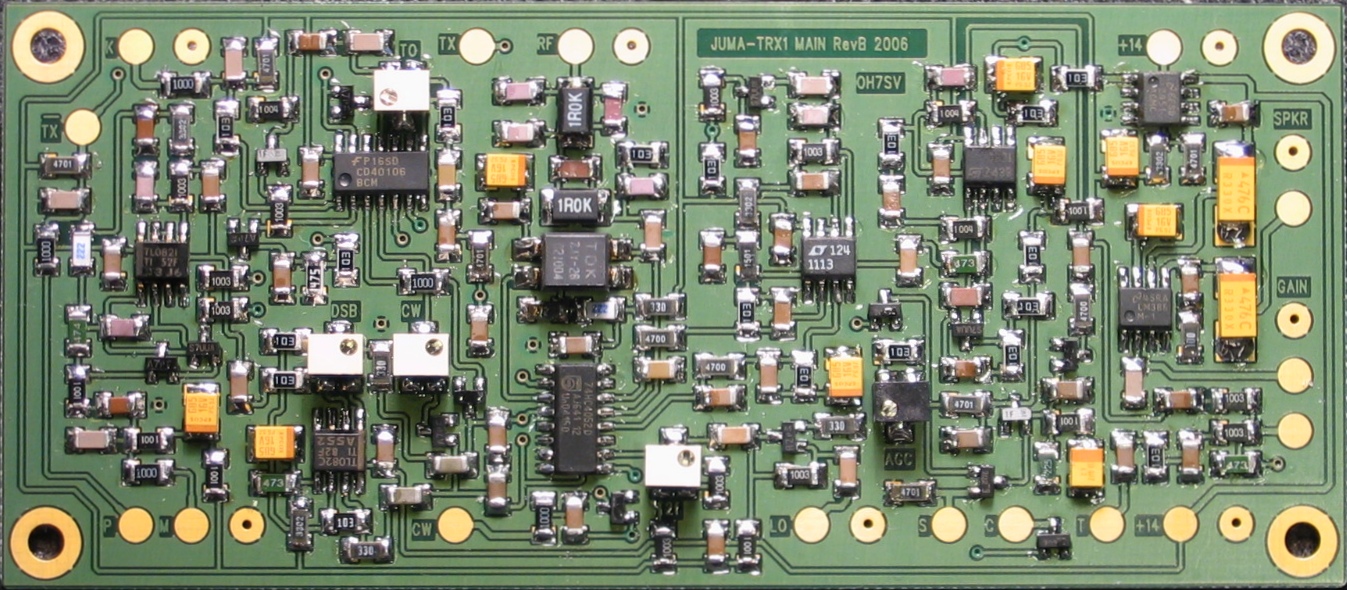

Основная плата TRX1 (а помимо неё есть ещё мозги и усилок) выглядит вот так.
Паять её мне будет совсем не в кайф. Так зачем напрягаться? Хобби должно приносить удовольствие



[EdGull]

Пока купил только вот это...

По моему будет проблема с покупкой TDK signal filter TDK ZJYS51R5-M4PA or TDK ZJYS51R5-M4PA-01



[Darkstar]

По моему будет проблема с покупкой TDK signal filter

Гы-гы. А ещё не хотел транс наматывать Придётся!
Только как это будет выглядеть в смд-исполнении... даже не представляю.



[EdGull]

Гы-гы. А ещё не хотел транс наматывать Придётся!

Транс мотать это план Б. )
Завтра буду делать заказ в Элитане.
Ручкой проставляю заказанное количество. Если что-то нужно, не стесняйся, только свисти и я тебе с радостью вышлю.



[Юра_ПолныйПц]

Планарный трансформатор: технология, расчеты, стоимость
https://geektimes.ru/post/297375/



[Darkstar]

Да, по поводу настройки.
Минимальный набор приборов - ослик с полосой 10 МГц, хотя бы С1-112, и ГСС более-менее приличный, на крайности типа Г4-102.
Сейчас всё это недорого. Ну или взять у знакомых на время.

Ослом будем смотреть, завёлся ли синтез. Потом - работает ли ключевой смеситель 4052.
ГССом будем изображать сигнал эфира, а ослом смотреть, что на выходе.
Далее банальный УНЧ с фильтром. Но весьма чувствительный - доли микровольта по входу. Хорошо бы взять в экран.

С передатчиком несколько проще.
Там обратная ситуация - микрофонник, УНЧ, ключевой модулятор, полосовой фильтр.

Кстати, качество сигнала в этой схеме напрямую зависит от качества исполнения того трансформатора, что мы не можем найти.
Честно говоря, я мотал такие сложенным вдвое проводом на кольце к7х4х2 1000нн, витков 16...20. В этих габаритах это довольно просто.
А для смд будет великовато. Не люблю такую микроминиатюризацию. Добавляет проблем на ровном месте. А потом всё равно полкорпуса пустым окажется.

P.S.
Я тут ещё подумал, двухлучевой ослик тоже может быть полезен. Хотя и не обязателен.
Нам нужно будет развернуть фазу трансформатором на 180 градусов. Иногда бывают ошибки. Двумя лучами можно было бы понять, что транс впаян неверно.



[EdGull]

А потом всё равно полкорпуса пустым окажется.

Можно платы бутербродить довольно плотно.



[Юра_ПолныйПц]

Возбуд и наводки



[ирбис]

Честно говоря, я мотал такие сложенным вдвое проводом на кольце к7х4х2 1000нн, витков 16...20

Планарные трансы это тема.. даже 4-ех слойные по 5 витков на 4 слоя вот и транс..



[EdGull]

Возбуд и наводки

Даже если модуль в полном экране?
