Мини сварочный аппарат для точечной сварки

[Travolta]

Точечная электросварка самодельщику бывает ой как нужна, но... аппараты для её выполнения в большинстве своем сложны, дороги. Да и приобрести их (особенно в сельской «глубинке») - проблема.

А ведь в ряде случаев здесь вполне может выручить оригинальный способ, которым пользуются подчас опытные радиолюбители для «сварки на ходу» небольших деталей (например, аккумуляторов Д-0,06) без их нагревания. Тем более что для осуществления его нужны лишь зажим типа «крокодил», штепсельная вилка с проводами (сечение каждого по меди не менее 0,8 мм2), плавкая перемычка на ток порядка 13 А (из 100-мм отрезка медного провода диаметром 0,25...0,3 мм) да несколько дросселей от старых 40-ваттных люминесцентных светильников.

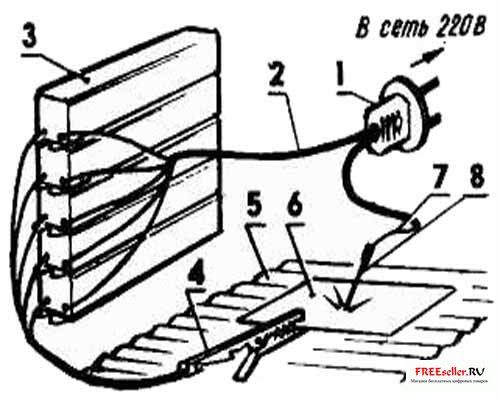

Рис.1. Мини сварочный аппарат для точечной сварки:

1 - штепсельная вилка, 2 - силовой провод в изоляции (3 шт.), 3 - «батарея» из запараллеленных дросселей (от 20-ваттных люминесцентных светильников), 4 - зажим типа «крокодил», 5 - опорный лист (асбест или шифер), 6 - основная деталь, 7 - плавкая перемычка, 8 - привариваемая деталька (вывод).

Дроссели (4...6 шт.) соединены «в параллель». К собираемой «на ходу» схеме (см. рис.) они подключаются с помощью хорошо изолированных проводов. Ну а деталь, к которой надо что-либо приварить, зажимается в «крокодиле» и кладётся на опору из асбеста или шифера. Что же касается проволочной перемычки, то один её конец плотно наматывается на оголённый участок сетевого провода, в то время как другой - на привариваемую детальку (вывод).

Включив вилку в сеть, прикасаются выводом к детали, зажатой в «крокодиле». Мгновенно следует за этим вспышка-электродуга. Естественно, тут же сгорает «плавкая вставка» - проволочная перемычка, разрывая всю цепь. А свариваемые детали оказываются надёжно соединёнными друг с другом.

Конечно, при использовании данного способа «контактной» сварки следует проявлять особую осторожность. И тому же позаботиться о том, чтобы предохранители, установленные в квартире рядом со счетчиком электроэнергии, выдерживали бы заведомо больший, чем вышеупомянутые 13 А, ток. Лучше, если они будут не разового, а многократного срабатывания (типа «предохранитель-автомат»).

Опубликовано:
А. Гваздюк
МК 10 1994
http://freeseller.ru



[carver]

Можно ещё проще: аккумулятор автомобильный да карандаш, ну, естественно, провода.
На глаза, как минимум, очки от солнца.
Сваривал даже тонкую нержавейку. Довелось наблюдать, как на рыбалке, подварили протекающую 100 литровую бочку, для засолки рыбы.



[Travolta]

Кстати заземляйте где только можно эту конструкцию, потому что 12 апмер это смертельно...лучше в 2-3 местах заземлить.



[Belgorod]

Непременно сделаю эту штуку. Интересно, какой у меня автомат и есть ли там УЗО....

---------- Сообщение добавлено в 22:11 ---------- Предыдущее сообщение размещено в 22:09 ----------

Кстати заземляйте где только можно эту конструкцию, потому что 12 апмер это смертельно...лучше в 2-3 местах заземлить.

И как ты это видишь? - Где, в каких местах на картинке, ее заземлять???
И нахрена?

Есть предложение заменить проволоку предохранителя на автомат нужного тока.
Сперва отьюстировать на проволоке с тестером, потом по показаниям тестера подобрать автомат.
Хотя, это заморочно (



[Dim79]

Travolta,
Я честно говоря пока не пойму что к чему этой сваркой можно приварить и у точечной сварки немного другая конструкция.



[carver]

Я честно говоря пока не пойму что к чему этой сваркой можно приварить

Такая конструкция довольно часто применяется для сварки медных проводов при электромонтаже проводки в строящихся зданиях. Вместо эдектрода используется графитовые стержни от батареек и щётки от токопроводящих "рогов" тролейбусов.



[Dim79]

carver,
Принцип действия точечной сварки посторен на разности сопротивления электродов и свареваемых деталей,т.е. сваривается там где больше сопротивление. А в этой конструкции что с чем?



[carver]

Прежде всего-высокая температура в месте соприкосновения электрода и материала.



[Belgorod]

Такая конструкция довольно часто применяется для сварки медных проводов при электромонтаже проводки в строящихся зданиях. Вместо эдектрода используется графитовые стержни от батареек и щётки от токопроводящих "рогов" тролейбусов.

Я видел просто кусок угля мужик примотал. Я спосил у него - что это. Он сказал - уголь. Сваривал провода. Крокодил на провода. потом углем в месте сварки.



[гадель]

Можно ещё проще: аккумулятор автомобильный да карандаш, ну, естественно, провода.

я так гвоздь к метле метталической приварил)))от делать нех



[Zmeygorynych]

Можно ещё проще: аккумулятор автомобильный да карандаш, ну, естественно, провода.
На глаза, как минимум, очки от солнца.
Сваривал даже тонкую нержавейку. Довелось наблюдать, как на рыбалке, подварили протекающую 100 литровую бочку, для засолки рыбы.

Чета не понял. А поподробнее можно?



[MHz]

Можно ещё проще: аккумулятор автомобильный да карандаш, ну, естественно, провода.

Таким способом можно «наварить», восстановить клеммы на самом аккумуляторе. Делаем формочку в виде клеммы из жести, старую клемму зачищаем, устанавливаем форму. В нее добавляем мелко измельченные кусочки свинца (например, оболочка от кабеля). На другую клемму набрасываем провод с закрепленным на другом конце сердечником от батарейки, импровизированный электрод лучше заострить. Пять минут и клемма восстановлена от заводской не отличишь.



[Артемиус]

7 - плавкая перемычка, 8 - привариваемая деталька (вывод)

А для чего нужна плавкая деталька перед привариваемой частью?



[СТэМ]

Непременно сделаю эту штуку. Интересно, какой у меня автомат и есть ли там УЗО....

---------- Сообщение добавлено в 22:11 ---------- Предыдущее сообщение размещено в 22:09 ----------



И как ты это видишь? - Где, в каких местах на картинке, ее заземлять???
И нахрена?

Есть предложение заменить проволоку предохранителя на автомат нужного тока.
Сперва отьюстировать на проволоке с тестером, потом по показаниям тестера подобрать автомат.
Хотя, это заморочно (

можно и не морочиться подключись к 32 амперному автомату в квартире и поставь 16 амперный автомат ,если боишся что порвет дросселя добавь еще пару ,хотя не должно там кз так и так.

А для чего нужна плавкая деталька перед привариваемой частью?

чтобы плавкие детальки квартирной проводки не вытекли )

Чтобы быть в безопасности надо изолироваться а не заземлять.Купите резиновые перчатки электрика и не ссыте.



[Артемиус]

чтобы плавкие детальки квартирной проводки не вытекли )

) Так бы и надо было бы писать, что ноль соединяется через предохранитель. Поскольку не совсем уверен, что все подберут плавкие детальки подходящие для спасения проводки )

Но за разъяснение спасибо.



[Артемиус]

чтобы плавкие детальки квартирной проводки не вытекли )

) Так бы и надо было бы писать, что ноль соединяется через предохранитель. Поскольку не совсем уверен, что все подберут плавкие детальки подходящие для спасения проводки )

Но за разъяснение спасибо.



[Unicum]

Такие опыты, уважаемые, надо проводить с разрешения соответствующих органов (шутка).
Вариант с дросселями - это, конечно, для нищебродов. Нет, такое я бы не делал. Ведь может убить током. Ну, сваривать в резиновых перчатках, но всё-таки. И для самодельного сварочного аппарата обязательно нужен трансформатор, и не любой, обычный маломощный понижающий сгорит нафиг. Да и не в Африке живём, лучше не изобретать велосипед, а купить нормальный аппарат, недорогой, переменного тока.
А вот в случае БП электричество может быть отключено. Разве что у вас будут свои собственные источники электроэнергии. Аккумуляторы я бы не советовал использовать: можно сжечь (это ведь короткое замыкание), а аккумулятор в случае БП - очень ценная вещь. Разве что бомбанули склад или магазин с аккумуляторами. Можно использовать, например, самодельные батареи (есть такая статья, можете поискать). Интересно, сколько понадобится лимонов, чтобы можно было сварить хотя бы 2 провода? А лимоны не сгорят? Смешно, да?



[Arty]

Я вообще не очень понимаю, зачем сваривать, если в большинстве случаев можно склеить?



[Юрек]

Аккумуляторы я бы не советовал использовать: можно сжечь (это ведь короткое замыкание)

Автолюбители с Вами не согласятся. Каждый запуск стартера - это ток в сотни ампер, практически КЗ.

зачем сваривать, если в большинстве случаев можно склеить?

Затем, что после БП не всегда найдётся нужный клей.



[Arty]

Затем, что после БП не всегда найдётся нужный клей.

Не проще ли запасти клей, чем сварочный аппарат?)))
