Вариант мобильной мини - печки на твердых углеводородах

[Richard]

Достоверно установив, что переносная мини - печь на твердых углеводородах вещь архинужное и архиважное, полет конструкторской мысли (который, как нам достоверно известно, не зависит от величины калибра), после употребления некоторого количества горячительного напитка (конечно это был чай, а вы что подумали?), с помощью "болгарки", 2х жестяных банок и чьей то матери, собрал еще одну шедеврину мини - печи на твердых (хотя, скорее всего будет работать и на жидких, но я не проверял) углеводородах.
По причине патологической жадности, в качестве топлива для печки был выбран садовый вар, практически на 90% состоящий из петролатума, стоимостью 19 рублей 150грам. Банки (это не реклама яги и пыва, какие нашел такие и пользовал) были разрезаны "болгаркой" как показано на фотографии:

В банку от пива загрузил примерно 70гр вара и нагрел на плите до полного расплавления. В качестве "вечного" фитиля я решил попользовать минвату "урса" (это тоже не реклама, а что под руку попалось), т.к. за счет капиллярного эффекта часть минваты, находящаяся над поверхностью расплава, многократно увеличивают поверхность испарения углеводорода. Клок этой минваты я и притопил в расплаве вара. Притаптывание минваты в расплаве вара нужно сделать так, что бы над поверхностью расплав минвата выступала на 1-2мм (парафин при остывании дает сильную усадку и минвата хорошо потом поднимется над застывшей поверхностью).
Затем девайс собирается следующим образом:

Для поджигания печи я использовал шматок ветоши изгвазданной тем же варом. Ее я свернул в комок, поджег и закинул сверху. Он нее загорелся основной (урсячный) фитиль. Тяга, а значит и подача окислителя, регулируется натягиванием яги на пыво. Таким образом, добиваемся полной карбюризации топливно - окислительной смеси и устраняем явление нагара ( что само по себе расточительное расходование топлива, а это и есть УБЫТОК), что можно наблюдать на этом видио - фрагменте:
http://www.onlinedisk.ru/file/486602/
Пароль:saveyou
После окончания пользования, дабы не расходовать лишнее топливо, печь тушится полным натягиванием яги на пыво (тем самым перекрывается доступ окислителя). Пламя тухнет мгновенно, но испарение драгоценного топлива, находящиеся в газообразном состоянии грозят опять ввести нас в УБЫТОК (а заодно долго распростронять гнусное зловоние). А посему надо накинуть на "выхлопную трубу" какую либо ветошь:



[st0974]

Один минус такой печки - выгорать будет быстро, ибо материал - алюминий. Надо бы придумать что нить понадежней....хотя как быстросборный вариант очень даже ничего)) Спасибо автору.



[REED CAT]

А я себе творю вот такой девайс.



[AKNorand]

Я так думаю это не самодельный а магазинный девайс?
Если да, то в какую цену?

Нашел подробное описание как изготовить девайс от REED CAT:
http://talks.guns.ru/forummessage/21/569868.html
И еще вариант:
http://balychok.kz/masterskaya/master_umnosti/156-pechka-menshe-kilogramma.html



[REED CAT]

Если по внимательней присмотритесь к фоткам, то видно, что девайс самодельный а не заводской. А себе собираю как и MDM с сайта Guns.ru по приведённой AKNorand выше ссылке "решить на соло/двойку хочу просто:
- р555 13см - печь (дырки круглые снизу и сверху, четыре отверстия под два штыря);
- 555 12см - котелок под хавку (ручку убрать)
- 555 11см - котелок под чай (ручку убрать)
- держатель
держатель - в 11см, 11см - в 12см, 12см - в 13см, 13см - в чехол, комплект - в рюк.."
С той лишь разницей, что печь делаю из кружки 13см. тойже фирмы "555". Изделие делаю уже товарного вида а не пробный вариант. Пробный был из банок, результат вполне устроил.



[рейдовик]

Попробуйте в качестве корпуса ёмкости для газа для туристических горелок. Они намного прочнее пивных банок.



[Travolta]

"Называется енда штука "HOBO stoves" по англицки. "

множество моделей:
http://www.google.com/images?q=HOBO...=9fhfTO7NO5HQjAezlpGTDA&sa=N&start=20&ndsp=20

Забыт только русский HOBO stoves - самовар

всё, теперь печкой заморочусь



[REED CAT]

Попробуйте в качестве корпуса ёмкости для газа для туристических горелок. Они намного прочнее пивных банок.

Вот ещё вариант для корпуса, ШСС-1М размеры 254х134х134мм.
www.EPICENTR38.RU/catalog/protect/shss1m/



[Travolta]

Не в корпусе дело, а в принципе работы данного девайва. Поняв принцип, каждый сможет собрать подобное устройство из любых подручных средств.

Да согласен, главное тяга Интересно почему Экспедиция выпускает такие маленькие ущербные печки? Могли бы что-нибудь солидное литров на 10 трансфомер.

Если самому делать то из дешевых пароварок, где в середине решетка плотно вставляется. А так, есть готовые варианты:

тысячи за 3000-5000р

вот тут еще другие модельки http://www.equip.ru/product/winter/text/pechka.html

Такую можно кирпичом обложить или камнями и как полноценный отопительный прибор использовать.



[REED CAT]

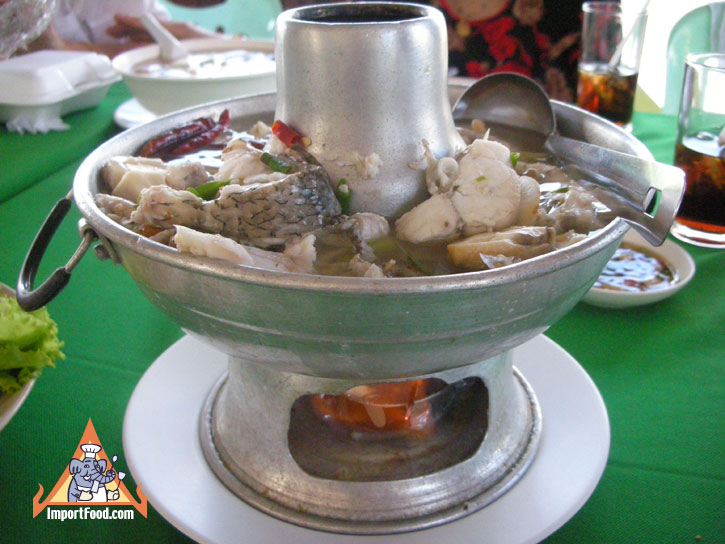

Наткнулся на вкусных сайтах на такой девайс, типа нашего самовара. Работаен на угле и стоит прямо на столе в мелкой тарелке.
http://importfood.com/media/hotpotwithlid_2l.jpg
http://importfood.com/media/hotpotwithlid_1l.jpg
http://importfood.com/media/hotpotwithlid_4l.jpg
http://importfood.com/media/hotpotwithlid_5l.jpg



[HOTSMILE1]

Да согласен, главное тяга

Судя по разбросу печек по параметрам, думаю пора определиться с приоритетами походных печек.
Для туристических, ИМХО, по важности такой:
1. Мин. вес
2. Мин. габариты
3. Универсальность по топливу
4. Ветрозащищенность
5. Скорость сборки/разборки
6. Надежность (жаропрочность+ремонтопригодность)
7. Цена
Для выживальщика, пожалуй, к списку добавится:
а. Маскируемость (отсутствие видимого пламени+быстрый нагрев до прозрачного дыма)
б. Возможность разогрева консервы.
в. Скорость закипания воды (выше скорость-быстрее жрачка)
Возможно что-то упустил - добавляйте и(или) редактируйте, с обоснованием.
Вот, пожалуй, по этим параметрам и стоит подбирать себе девайс.

P.S. В списке отсутствуем объем, т.к. этот параметр прямо зависим от кол-ва людей в группе.



[SherianFox]

Для выживальщика, пожалуй, к списку добавится:

Отправка этой цитаты на БашОрг

а. Маскируемость (отсутствие видимого пламени+быстрый нагрев до прозрачного дыма)

Всё зависит от топлива ну ненадо там палить сырые листья и резину и будет всё Ок

б. Возможность разогрева консервы.

А на обычной это типо сделать ни как нельзя? Или выживальшик питается только консервами и кашку сварить он себе не может.

в. Скорость закипания воды (выше скорость-быстрее жрачка)

Опять-же всё будет зависеть тока от топлива.

P.S. В списке отсутствуем объем, т.к. этот параметр прямо зависим от кол-ва людей в группе.

На группу лучше взять нормальный котелок от него пользы по больше будет.



[Globus73]

Легкость гигиенического ухода (чистка,мойка,особенно поверхности соприкосающиеся с едой)



[Travolta]

Описание Печка-таганок с самоваром

Материал: Нержавеющая сталь AISI 430
Комплект: Печка, труба, самовар, чехол
Предназначена для приготовления пищи в полевых условиях с минимальными затратами топлива. Можно готовить в котелках, жарить на противене, коптить продукты, гриль. В самоваре подогревается вода. Для удобства транспортировки труба разбирается и укладывается во внутрь печки. Ножки складываются. Все печи в разобраном виде пакуются в чехол.

В бытовку или в землянку самое то, заодно для походной бани подойдет.

P.S. Вспомнился мультик советский "Паровозопаровароветролет" )))



[Артемиус]

Cколько это весит?

Можно готовить в котелках, жарить на противене, коптить продукты, гриль. В самоваре подогревается вода. Для удобства транспортировки труба разбирается и укладывается во внутрь печки. Ножки складываются. Все печи в разобраном виде пакуются в чехол.Вес: 5,3+3,5кгМатериал: Нержавеющая сталь AISI 430Комплект: Печка, труба, самовар, чехол

http://yandex.ru/yandsearch?clid=125481&yasoft=barff&text=Печка-таганок+с+самовар&lr=51

А вобще-то весч отличная. Как раз чтонить наподобее искал.

Ещё по теме: http://www.lux-hunt.ru/pechi.html



[carver]



[Travolta]

"Поиск дров для костра может быть трудоёмким занятием. В свою очередь газовая горелка стоит не дёшево, а горелку на сухом горючем можно сделать и самому.

За основу для горелки мы взяли котелок объёмом 1,3 литра. Можно взять любую металлическую ёмкость небольшого объёма (кастрюлю, банку, котелок). На боковой стенке около дна сверлится достаточное количество отверстий. Они будут играть роль поддувала. Внутрь ёмкости закладывается изогнутая металлическая пластинка, а на неё крышка. Это нужно, чтобы сухое горючее находилось несколько выше дна. Таким образом, его будет меньше задувать ветер. Металлическая пластинка и крышка, которые закладываются внутрь, по диаметру должны быть меньше, чем диаметр ёмкости, что обеспечит свободный проход воздуха внутри горелки. В верхней части следует обеспечить выход воздуха. Для этого мы просто согнули несколько коротеньких медных трубочек и плотно одели их сверху на боковую поверхность котелка. Горелка готова.

Сухое горючее следует закладывать через верхнее отверстие. Сверху можно ставить котелок или кастрюлю любого размера, что достаточно удобно. Можно разогреть и консервную банку вместе с её содержимым."

источник

Самодельное сухое горючее. Топливо для туристов. Парафин как горючее для самодельной печки.

Собираясь в поход, на рыбалку, на пикник, особенно в безлесную местность или в горы, туристы испытывают определенные проблемы с горючим или топливом для приготовления горячей пищи и обогрева. А иногда просто нет физической возможности разжечь костер из дров. Особенно это актуально в демисезонный период, когда горячая пища и обогрев просто необходима для комфортного существования на лоне природы. В этом случае туристы используют различное жидкое, газообразное и твердое топливо на основе углеводородов. А проще говоря - бензин или дизельное топливо, газ (в баллонах) или сухое горючее в таблетках.

Любое жидкое горючее доставляет туристам очень много хлопот. Канистры для него - достаточно объемны. И по мере расходования жидкого топлива ее объем не уменьшается. Хотя определенным выходом может быть фасовка жидкого топлива в мелкую тару. Любая малейшая протечка жидкого топлива становится просто катастрофой. И хорошо, если она произошла не на продукты. Ну и кроме того – для сжигания жидкого топлива необходим специальный прибор - примус для бензина или специальная печка для дизельного топлива. И ее приходится таскать независимо от того, есть ли топливо или нет.

Газообразное горючее тоже имеет свои особенности. Ему требуется не только специальное устройство для сжигания, но и специальные емкости для хранения. Т.е. баллоны. Самостоятельное расфасовка газа в баллоны невозможна, поэтому туристы вынуждены покупать уже расфасованный газ за достаточно большие деньги. Кроме того, возникает проблема утилизации уже использованных баллонов. Вряд ли кто согласится нести пустую консервную банку ради того, что бы утилизировать ее «правильно». А пустой газовый баллончик - та же пустая консервная банка.

Сухое горючее в таблетках - практически идеальный вариант… Хранится в пакетике, достаточно теплотворно как топливо. Но - цена его просто зашкаливает… Поэтому использую его либо очень финансово подготовленные туристы, либо как «крайний случай.

Между тем, как «за кадром» осталось такое очень доступное и дешевое горючее (топливо) как парафин (или стеарин). Тот самый парафин, что используется в бытовых и декоративных свечах. Его теплотворность находится на уровне остальных нефтепродуктов ( 25 – 30 МДж/кг), это одно из самых теплотворных видов топлива. До сих пор была проблема использовать парафин как топливо из-за того, что было очень трудно его зажечь.

В свече парафин горит без проблем - поднес спичку к фитилю - вот он и горит. Но физика горения свечи не такая простая, как кажется на первый взгляд. Потому что парафин в чистом виде - не горит (как бензин или дрова). Горят только его пары! Поэтому фитиль свечи на самом деле не просто горит, а запускает цепную реакцию! Сначала сгорает микроскопическая доза материала фитиля, которая испаряет микроскопическую порцию парафина, находящуюся на фитиле. Та сгорая, испаряет следующую порцию парафина, которая сгорая испаряет.. и так далее… Вобщем, парафин невозможно зажечь без фитиля, а фитиль - очень быстро и без толку сгорит без парафина. Вот такая «сладкая парочка».

Но использовать парафин в качестве «сухого горючего» очень заманчиво! Во-первых - он не дорог (35-45 руб/кг), что очень приемлемо для туристических целей. Абсолютно не дефицитен, и продается в розницу и оптом. Хотя бы в виде свечей. Парафин не протекает (поскольку при обычной температуре твердый), не имеет неприятного запаха, абсолютно не боится воды, очень теплоемкий и т.д. Пожалуй, единственный его недостаток - при горении выделяет многовато копоти (при неоптимальном режиме горения). Но это вопрос решаемый. Существует только небольшая проблема – заставить его гореть сам по себе, а не с фитилем, как свечка. Дело в том, что при горении парафина на фитиле, тепла выделяется на порядок меньше, чем при горении той же площади парафина самого по себе… Пару чашек воды будешь кипятить на «свечках» целый час. Поэтому заманчиво заставить гореть всю поверхность парафина. Тогда и приличный обед можно будет приготовить.

Я решил заняться этой проблемой, и разрешил ее в результате многочисленных экспериментов. (см форум «походная и аварийная печка на парафине» )

Обо всех экспериментах вы можете прочитать на форуме, а я сразу расскажу, как сделать «таблетку» самодельного сухого горючего из парафина. Сухое оно, конечно только когда не горит. Температура плавления парафина в районе 60-80 градусов, поэтому в процессе горения парафин из сухого горючего становится жидким.

Итак, нам потребуется пустая консервная банка, желательно максимально большей площади и максимально плоская. Примерно как от «шпрот», чем мельче и площе, тем лучше.

Из куска поролона мы вырезаем вначале «бублик», повторяющий контуры банки. Если банка прямоугольная (что предпочтительнее круглой), то и бублик должен быть прямоугольным. Бублик, естественно, должен входить внутрь банки и так, что бы до краев банки было несколько миллиметров.

С помощью острых ножниц на бублике мы вырезаем часть поролона, так, что бы образовались зубцы. Дело в том, что плоский поролон, пропитанный парафином поджечь так же трудно, как и просто плоскую поверхность парафина. А вот выступающие части поролона загораются очень охотно. Поэтому чем чаще и острее будут зубцы, тем лучше.

Заполняем банку расплавленным парафином и опускаем в туда наш бублик. Деревянной палочкой или пинцетом слегка приутапливаем нашу корону, что бы основная ее часть была в толще расплавленного парафина, а зубцы на поверхности. Но зубцы тоже должны быть слегка пропитаны парафином. И теперь даем нашей банке с парафином остыть.

Вот и готово наше сухое- жидкое горючее для похода!

Для того, что бы использовать нашу «таблетку», достаточно зажечь вершинки выступающих из парафина «пирамидок». И через несколько минут жарким пламенем запылает вся поверхность парафина. И будет гореть достаточно равномерно до тех пор, пока весь парафин не выгорит. Скорость горения - примерно 1 см в час. Исходя из этого, можно изготовить «таблетки» различной толщины для ваших нужд. Для приготовления утреннего кофе, или приготовления ужина. Или ночного отопления.

В произведенных мною экспериментах парафин показал весьма обнадеживающие результаты. В частности, банка диаметров в 8 см и глубиной 3 см ( 150 мл) горела примерно 3 – 3,5 часа ровным пламенем. Теоретически за это время она «выдала» около 1 Квт тепловой энергии ( 3600 Кдж), что хватило бы для кипячения примерно 8-10 литров воды…. Выводы о теплотворности топлива можете сделать сами. Сколько надо дров, что бы вскипятить ведро воды, и маленькая консервная баночка…


Разумеется, для более качественной утилизации тепла сгорающего парафина следует использовать специальную печку, которая позволит не только более эффективно использовать тепло горения парафина, но и защитит посуду от копоти . Хотя она очень легко смывается любым средством для мытья посуды…

источник

P.S. Для справки, минеральная вата не горит в отличии от медицинской.
И хорошо бы минипечки сочетать с самодельным горючим.
В первом варианте котелок можно заменить биксом, а заместо медных трубок просверлить отверстия, но трубки греются и дают лучшую тягу



[Travolta]

Это не совсем мобильная печка, скорее модифицированный вариант печки буржуйки.При желании можно разборную сделать.

Газогенераторная печь.

"Печь представляет собой цельносварную конструкцию из стали, опоясанную множеством труб, через нижние отверстия которых всасывается холодный воздух, а через верхние выпускается уже нагретый. Воздух успевает нагреться до 60-150 °С с большой скоростью — даже самый маленький «Бренеран» вырабатывает 3 кубометра теплого воздуха в минуту. В то же время температура самой печки остается достаточно низкой — она не раскаляется как «буржуйка». Происходит это благодаря тому, что тёплый воздух легче холодного и поднимается наверх, а на его место постоянно всасывается более холодный воздух с пола..."


1. Конструкция газогенераторной печи
2. Устройство дымохода.
3. Регулировка газогенераторной печи
4. Советы по эксплуатации печи



[Travolta]

Керогазы:

Керогаз с асбестовым фитилём. Расход керосина — 180—190 г/час. Время, необходимое для кипячения 4 л воды, — 30—35 минут. Ёмкость резервуара — 0,75 л.

Керогаз с хлопчатобумажным фитилём имеет мощность почти вдвое меньшую, чем у керогаза с асбестовым фитилём. Расход керосина — 80 г/час. Время, необходимое для кипячения 4 л воды, — 55 минут. Ёмкость резервуара — 1 л.

При разжигании керогаза следует строго придерживаться правил приложенной к нему инструкции. Нельзя делать следующее:
применять вместо керосина бензин или другое горючее;
доливать керосин во время работы керогаза;
гасить пламя задуванием;
переносить горящий керогаз с одного места на другое.



[salovar]

ПРИВЕТ!
предлагаю обратить внимание на носимую весьма эффективную и лёгкую дровяную печь.
Печь Саловарова.
